Précis. Fiable. Robuste.
Mesure par transparence sonique.
L’analyse par transparence sonique (Cross Hole) évalue la qualité et l’intégrité du béton des pieux forés, des parois moulées, des pieux coulés en place et d’autres types de fondations en béton. Le Cross-Hole Analyzer (CHAMP-Q) de PDI réalise des mesures en une seule passe sur quatre tubes de réservation à la fois, ce qui permet une économie de temps et d’argent.
Le CHAMP-Q est doté de quatre câbles de différentes couleurs pour faciliter l’identification des sondes émettrices-réceptrices. Il adresse et surpasse les spécifications de la norme NF P 94-160-1, ASTM D6760 et de plusieurs autres.
CHAMP-Q :
- Permet le déploiement simultané de quatre sondes pour une collecte de données facile et efficace
- Évalue la qualité du béton et l’uniformité des pieux forés et autres structures de béton coulées en place,
- Réalise les analyses sur site en temps réel, et permet le transfert des données vers un PC équipé du logiciel de rapport CHA-W pour des analyses complémentaires,
- Permet l’utilisation du logiciel de tomographie 3D, PDI-TOMO, pour de meilleurs diagnostics des zones douteuses.
Testez vos pieux 6 fois plus vite avec le CHAMP-Q
Une fois le pieu équipé de tubes de réservation PVC ou acier lors de la construction, les émetteurs-récepteurs sont descendus dans les tubes, la sonde 1 émet un signal haute fréquence qui traverse le béton et est détecté par les autres sondes, qui agissent comme récepteurs. Cette action est répétée de manière séquentielle sur les autres sondes automatiquement configurées en tant qu’émetteurs, ce qui permet de tester jusqu’à six chemins en un seul passage.
En parcourant la fondation dans sa longueur, lors de la remontée et/ou de la descente des sondes, le CHAMP-Q affiche et enregistre l’intensité du signal reçu ainsi que le temps écoulé entre l’émission et la réception du signal en fonction de la profondeur. Lors d’un contrôle par transparence sonique (CSL), l’inspection de différentes combinaisons de tubes sur l’ensemble du pieu est nécessaire pour évaluer la qualité du béton et localiser les défauts sur la longueur et par section.
Avec le CHAMP-Q, l’utilisateur peut dérouler quatre câbles simultanément, chacun ayant son code couleur pour faciliter l’identification, via un nouveau trépied à faible encombrement.
Materiel et logiciel

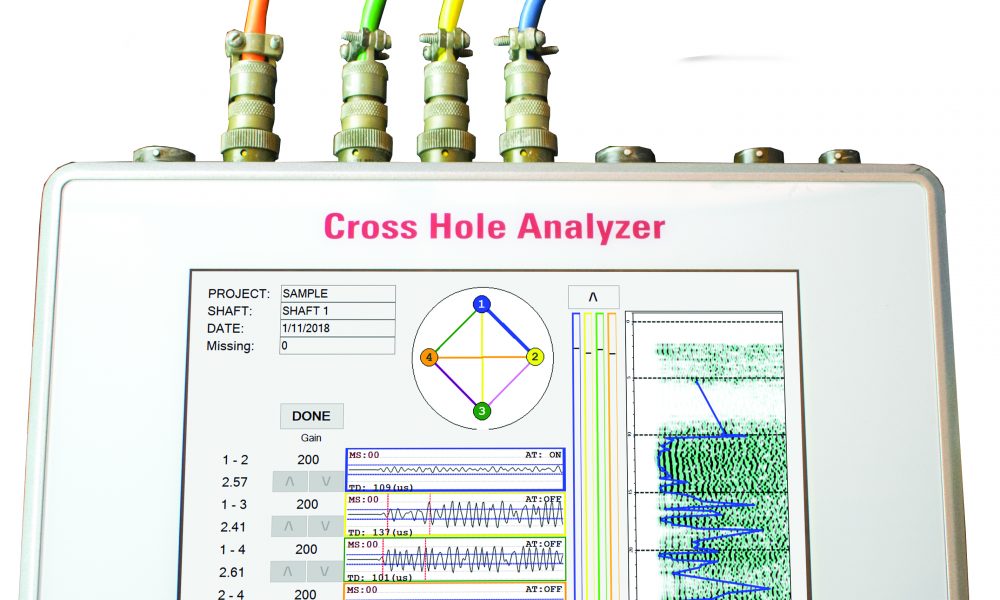

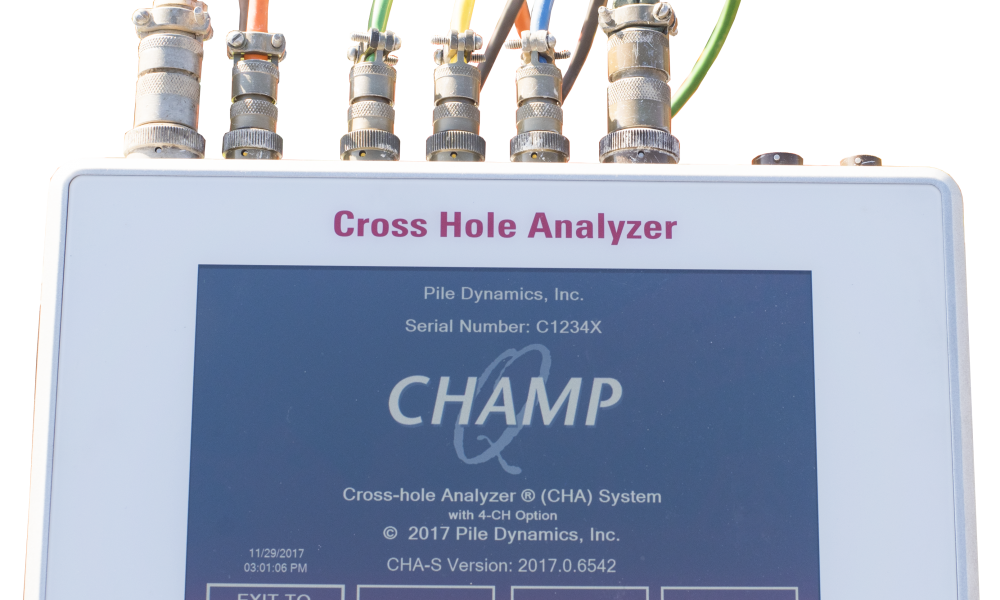

La tablette CHAMP-Q est portable, légère et robuste :
- Mesures rapides et précises sur le terrain
- Grand écran tactile LCD couleur offrant une très bonne lisibilité dans toutes les conditions d’éclairage, également au soleil.
- Saisie optimisée de données pour l’analyse en temps réel sur site (diagramme en cascade)
- Batterie interchangeable et ports USB pour un transfert des données rapide et simple
Le logiciel de traitement des données CHA-W de CHAMP fournit des outils puissants pour l’analyse, tels que :
- Capacité d’examiner simultanément six profils de données
- Cartographie de l’historique des données déjà recueillies
- Détection du temps de première arrivée (First Arrival Time, FAT)
- Identification facile des défauts
- Deux méthodes pour évaluer l’intensité du signal (énergie ou amplitude)
Les outils du logiciel de rapport CHA-W comprennent des graphiques et des tableaux personnalisables par l’utilisateur :
- Carte sonique : intensité du signal en fonction du temps et de la profondeur dans un diagramme en cascade traditionnel
- Temps de première arrivée : temps de parcours du signal de l’émetteur au récepteur, en fonction de la profondeur
- Présentation graphique de la vitesse des ondes : vitesse des ondes (un indicateur de la résistance du béton) en fonction de la profondeur
- Présentation tabulée de la vitesse des ondes : vitesse des ondes, moyennes et écarts-types
- Diagramme d’énergie ou d’amplitude : puissance du signal en fonction de la profondeur
- Présentation graphique et tabulée des défauts (ligne rouge horizontale)
Logiciel PDI Tomo
PDI-TOMO est un outil d’imagerie tridimensionnelle qui vient compléter le rendu des analyses du CHAMP. Il analyse les vitesses d’onde, dérivées des temps de premières arrivées, afin de produire une carte des vitesses d’onde sur l’ensemble du volume du pieu. PDI-TOMO permet de déterminer l’étendue précise d’un défaut identifié dans un pieu.
