Rapide. Économique. Calculé.
Le contrôle d’intégrité de pieux en béton par réflexion ou impédance apporte à l’opérateur une évaluation raisonnablement fiable de l’intégrité structurelle et du profil géométrique des pieux en béton.

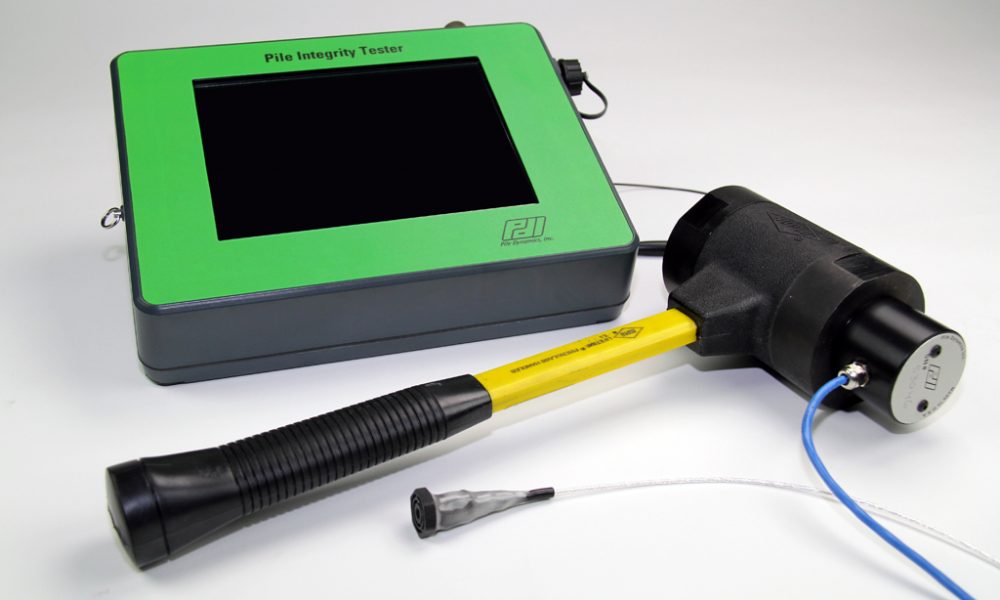

Le PIT-Q effectue des analyses de fondations non destructives basées sur des équations d’ondes, connues sous le nom Essais d’intégrité par impacts à faible contrainte ou Essais dynamiques à faible contrainte, garantissant qu’un pieu est exempt de fissures majeures et de cavités. Il est conforme à la norme ASTM D5882 et à d’autres codes, spécifications et normes.
Le test PIT :

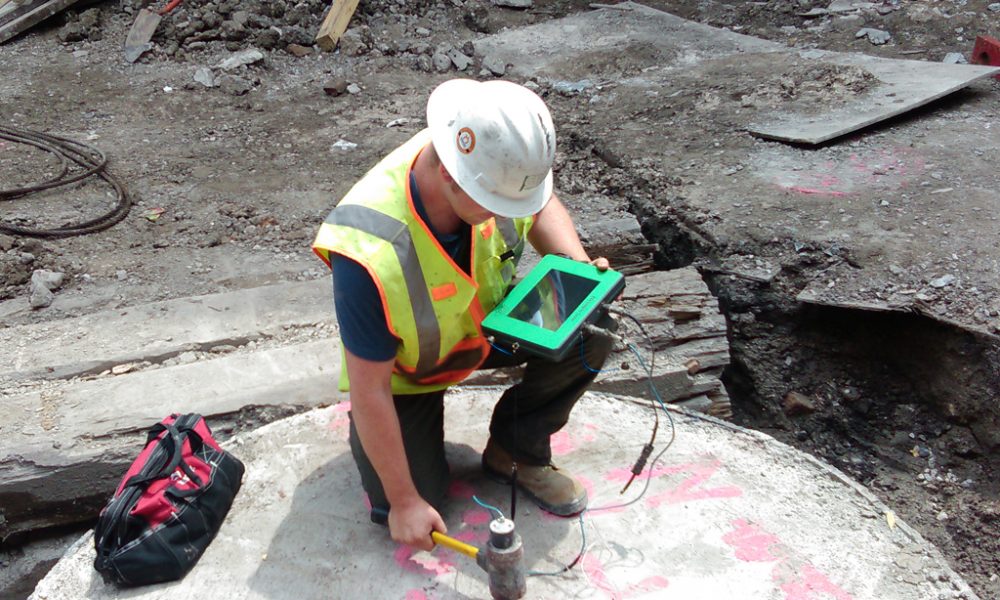

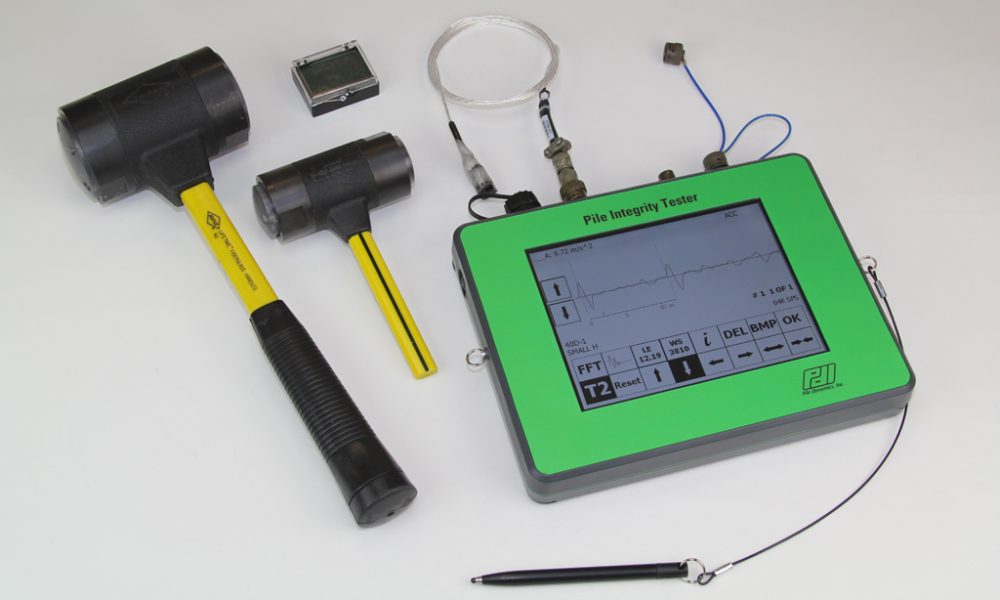

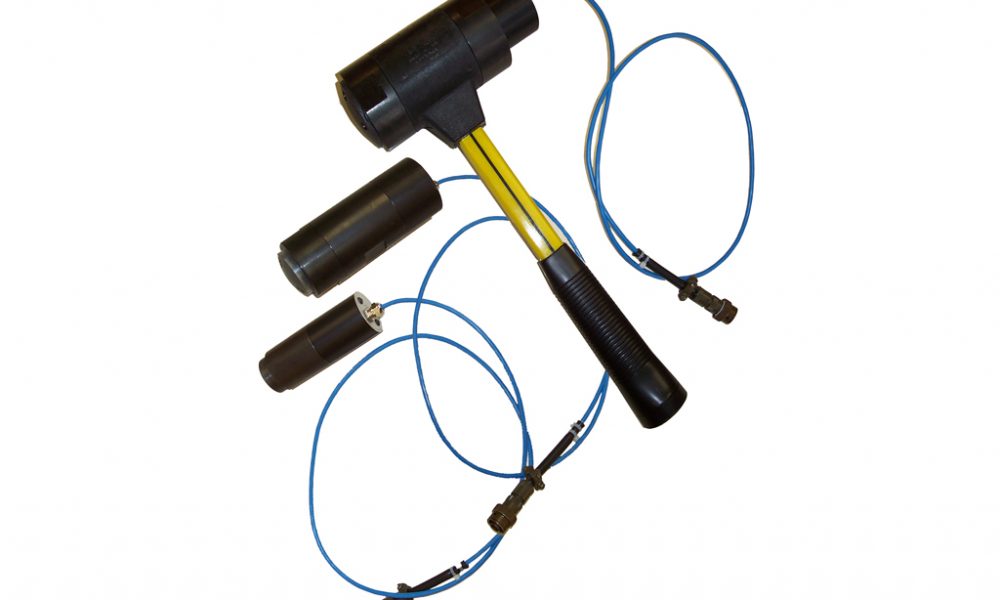

Le test PIT consiste à fixer un ou deux accéléromètres à une fondation et à utiliser un marteau à main pour frapper la tête de pieu. Il recueille les données d’accélération et affiche des courbes qui révèlent tout changement significatif dans la section transversale pouvant exister le long du fût du pieu. L’impact du marteau génère une onde de contrainte qui se propage vers le bas de la fondation et se réfléchit vers le haut.

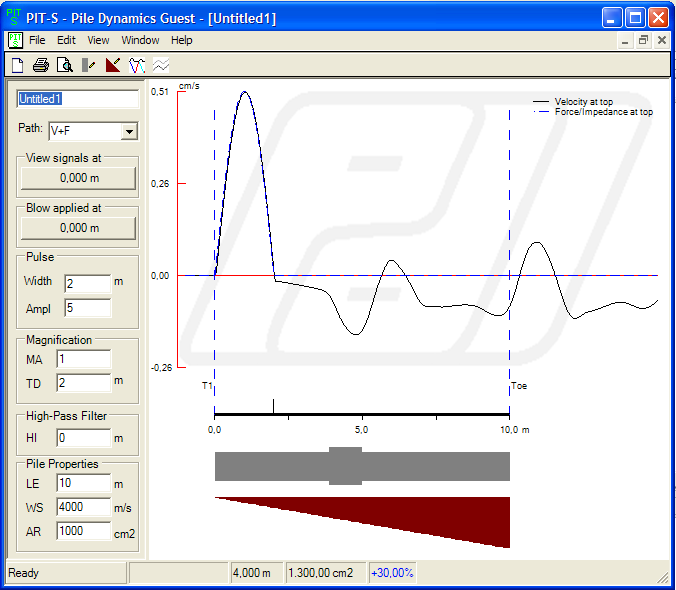

L’accéléromètre recueille des données qui illustrent le schéma de propagation et de réflexion des ondes. Les pieux sans défaut présentent généralement une réflexion au niveau de la base du pieu au moment prévu, qui correspond à la longueur de pieu. Si un défaut existe le long du pieu, sa taille et son emplacement affectent le temps de propagation et de réflexion de l’onde.

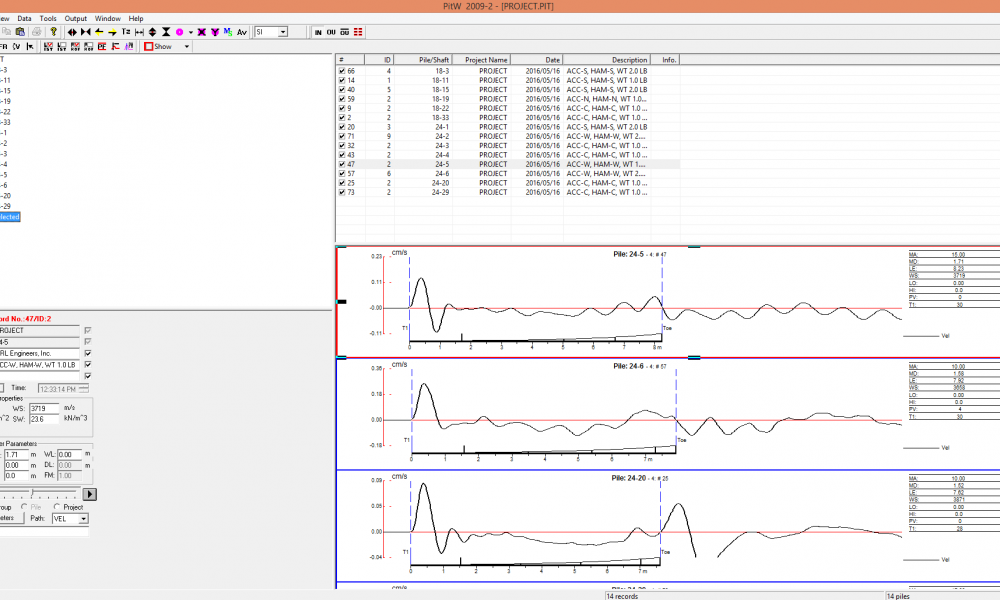

Les essais PIT peuvent également aider à estimer la profondeur de la base du pieu (longueur du pieu), à la condition qu’il soit intact et que son enrobage soit inférieur à 30 fois le diamètre du pieu. Les données PIT sont évaluées sur le terrain, puis transférées ultérieurement à un ordinateur pour une analyse plus poussée grâce au logiciel PIT-W.
De plus, le PIT-QFV ainsi que le PIT-X-FV et le PIT-XC-FV permettent l’utilisation de 2 accéléromètres:
- Pour les fondations inconnues : positionnés à une distance connue le long du fût du pieu, il est ainsi possible de déterminer leur longueur ;
- Pour les pieux larges : positionnés l’un en tête de pieu, l’autre le long du fût, il est ainsi possible de s’affranchir des réflexions d’onde parasites (onde de Rayleigh) et d’améliorer remarquablement les résultats obtenus.
Le procédé de mesure permet de tester plusieurs dizaines de pieux par jour, donc de tester l’intégralité des pieux d’un site donné.

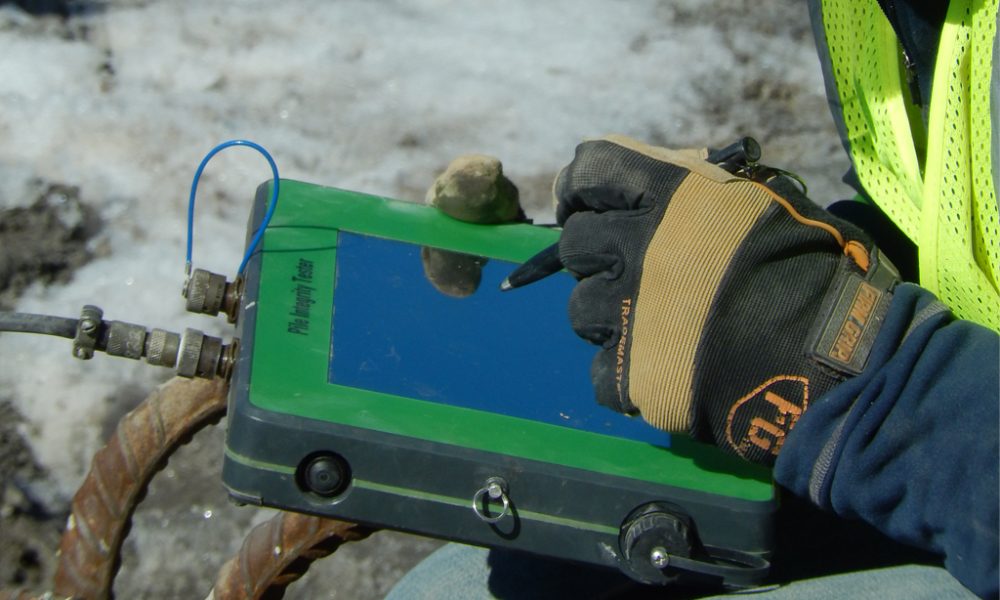

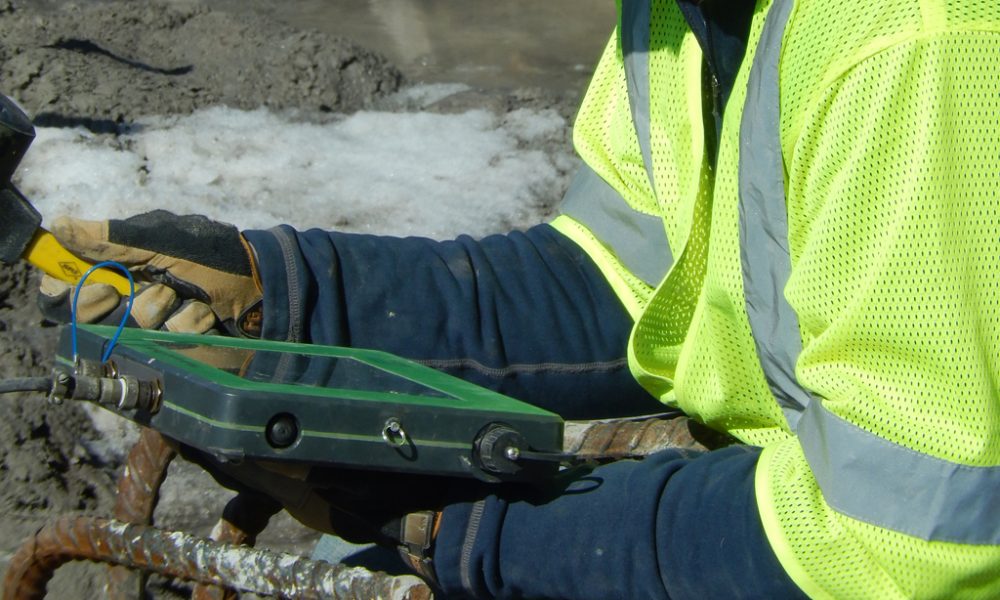

Le PIT est adapté aux conditions de chantier les plus rudes, notamment aux atmosphères poussiéreuses et humides. L’écran tactile offre une bonne lisibilité même dans des conditions de forte luminosité. La batterie fournit une autonomie de huit heures.
