Le pénétromètre dynamique et l’essai SPT sont des essais très largement répandus en Europe mais souffrent d’une mauvaise fiabilité du fait de la grande incertitude sur l’énergie réellement transmise à la tige. Le rendement peut varier énormément selon le modèle de système de battage utilisé et son état d’entretien.
Pour une plus grande fiabilité, le rapport d’énergie Er de l’appareillage utilisé doit être connu lorsque les valeurs N sont utilisées pour la caractérisation quantitative des sols, dans le cas de fondations ou lors de comparaisons de résultats avec d’autres méthodes.
L’instrumentation permet de mesurer l’énergie réellement transmise et ainsi d’estimer les caractéristiques mécaniques des terrains étudiés de manière plus fiable et précise.

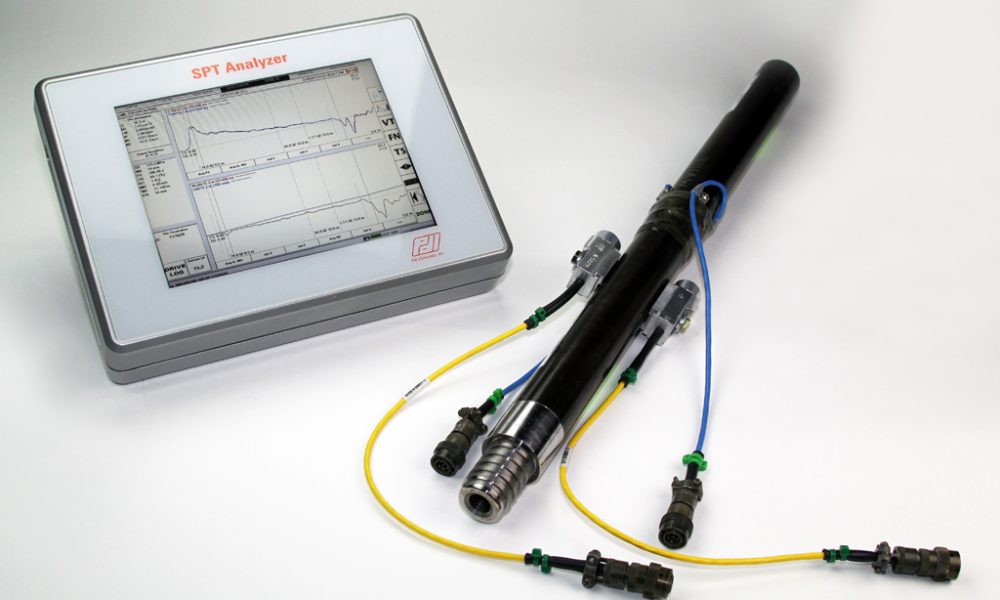

L’analyseur SPT (ou SPT-A) mesure l’énergie transmise au train de tige d’un pénétromètre dynamique ou d’un SPT, dans le but :
- Pour les pénétromètres dynamiques : de démontrer le bon fonctionnement et d’étalonner le système de battage ;
- Pour les systèmes SPT : de normaliser le Nspt en fonction de l’énergie mesurée ;

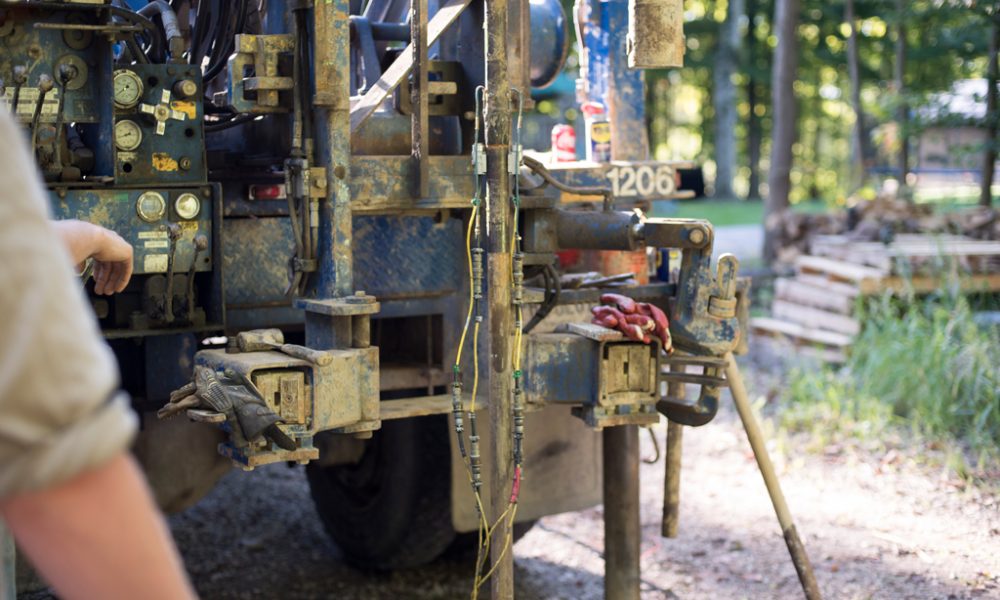

Les mesures d’énergie transmise sont effectuées à l’aide d’une tige instrumentée, placée en tête du train de tige.
Les données enregistrées par l’analyseur SPT sont visibles en temps réel sur l’écran de l’unité d’acquisition, puis sont transférées sur un ordinateur par clé USB et exportées vers les formats usuel (ACSII, .XLS, .DOC, etc…).
