Contrôle d’intégrité de fondations en béton par mesure de température
Le Thermal Integrity Profiler (TIP) utilise la chaleur générée par la prise et le durcissement du ciment pour évaluer la qualité des fondations béton coulées en place, de type pieux forés, pieux vissés moulés (Augered Cast-In-Place ACIP), pieux à tarière creuse (Continuous Flight Auger, CFA) et pieux refoulés. Le Thermal Integrity Profiler évalue la qualité de la totalité de la section sur toute la longueur de la section, y compris à l’extérieur de la cage d’armature, sans limitation de longueur maximale. Les essais TIP sont généralement réalisés dans les 48 heures suivant le bétonnage du pieu (un délai plus court que toute autre évaluation de l’intégrité des fondations béton coulées en place), et satisfont ou dépassent les exigences de la norme ASTM D7949 – Méthodes d’essai normalisées.
Mesures effectuées par le TIP :
- Évalue la forme du pieu ;
- Détermine la couverture de béton ;
- Fournit une évaluation précoce du pieu ;
- Permet de gagner en temps de construction grâce à la précocité des mesures ;
- Localise les zones préoccupantes ;
- Évalue le degré d’excentricité de la cage d’armature.
La température attendue en tout point dépend du diamètre du pieu, du type d’aggloméré, du temps de mesure et de la distance au centre du pieu.
Interprétation des résultats TIP :
- Les zones dont la température est plus froide que la normale signalent la présence d’étranglements ou d’inclusions, ou bien une mauvaise qualité du béton ;
- Les zones dont la température est plus chaude que la normale indiquent la présence d’hernies.
Collecte de données novatrice

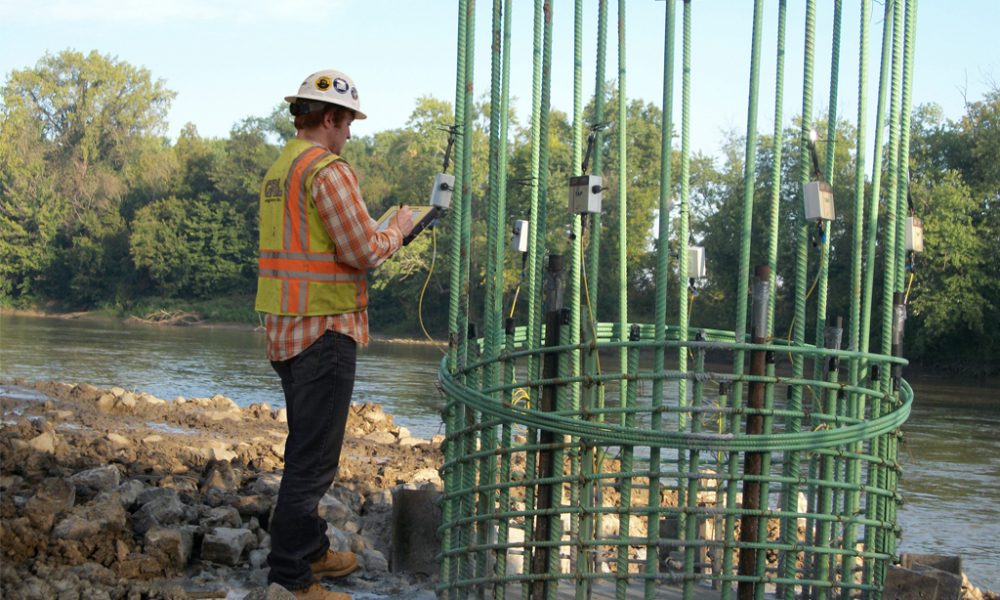

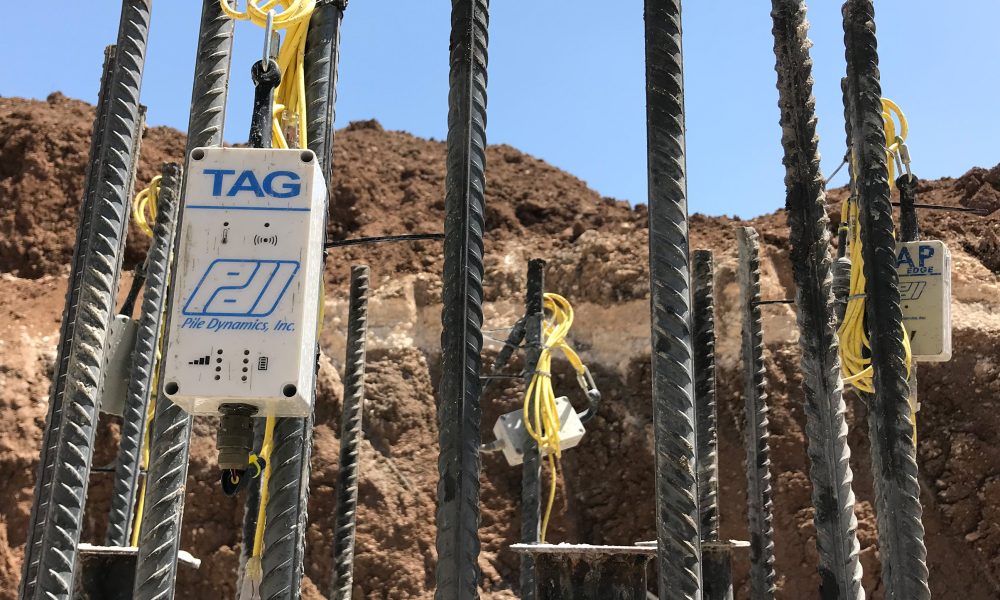

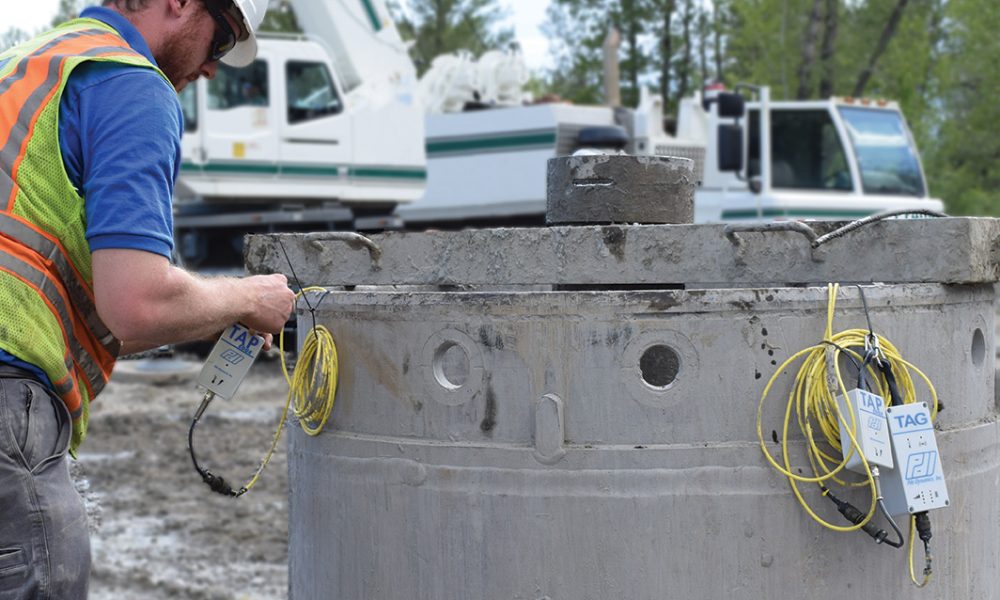

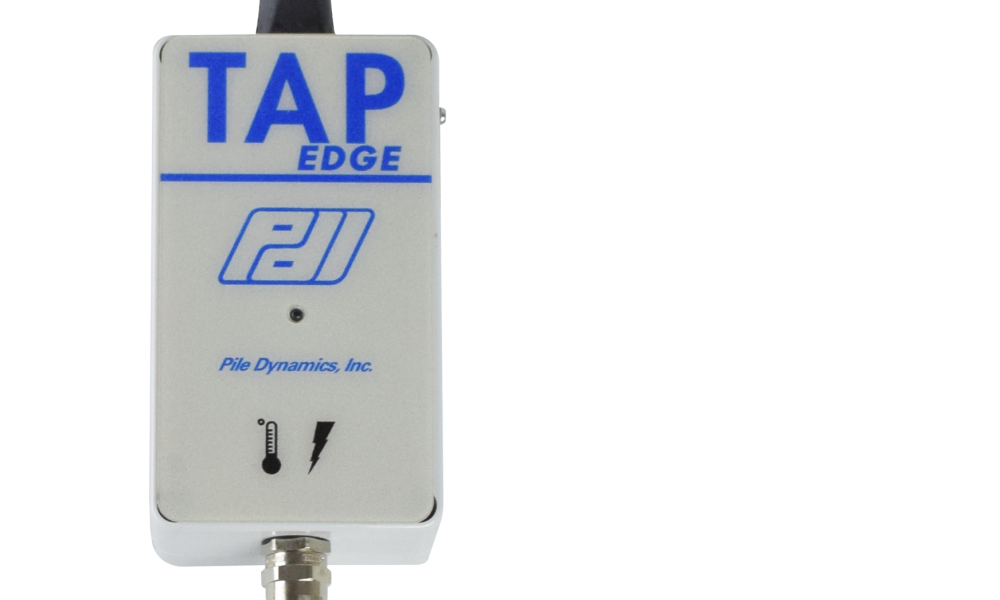

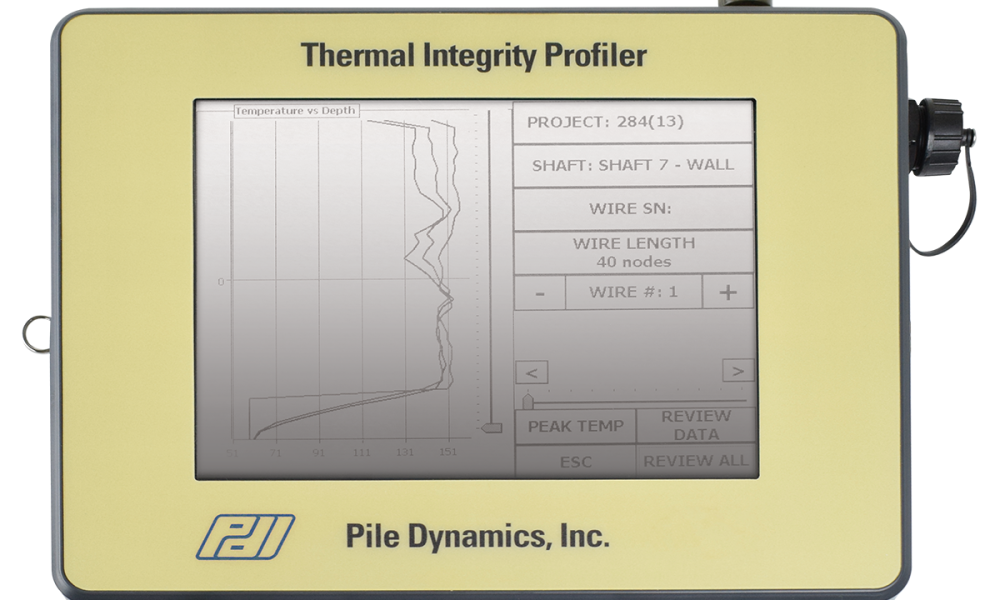

Les données TIP sont collectées par le système de câbles Thermal Wire®. Le câble est muni de capteurs de température tous les 305 mm (1 pied) et connecté en tête à un Thermal Acquisition Port (TAP). Les câbles Thermal Wire® sont fixés à la cage d’armature avant le coulage du béton. Le TAP connecté à chaque câble Thermal Wire® prélève automatiquement les données à des intervalles de temps choisis par l’utilisateur, typiquement toutes les 15 minutes.
Les températures acquises tout au long du processus de durcissement du béton sont sauvegardées dans chaque TAP et peuvent être visualisées à tout moment après le début de la collecte des données. L’évolution de la température dans le temps, avant le pic de température, est analysé afin de confirmer l’uniformité et la qualité du pieu et de détecter des anomalies potentielles.
Un seul câble Thermal Wire peut être fixé à une barre d’armature centrale pour les pieux de petit diamètre vissés coulés en place ou à tarière creuse.
Logiciel TIP Reporter

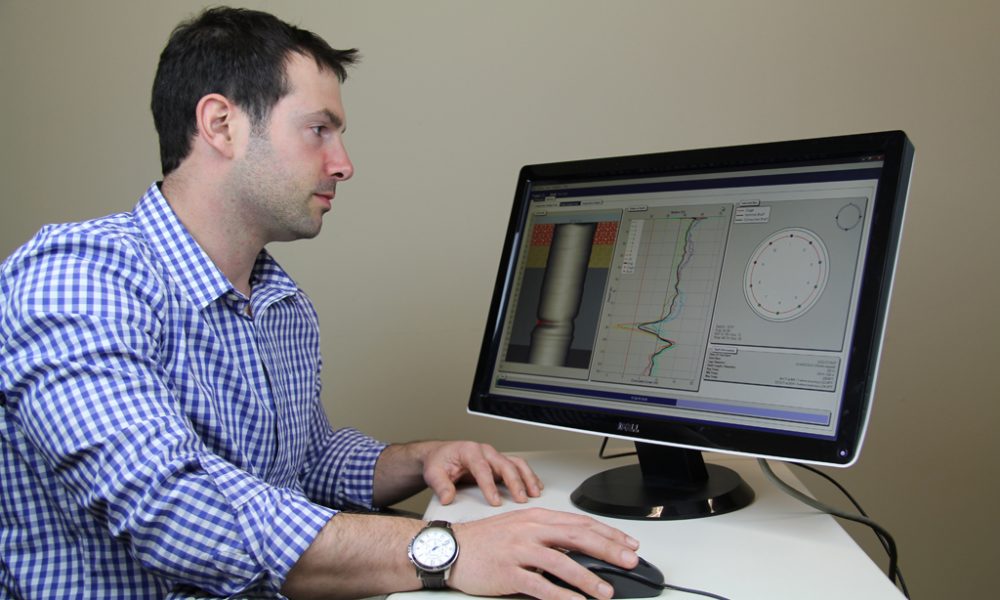

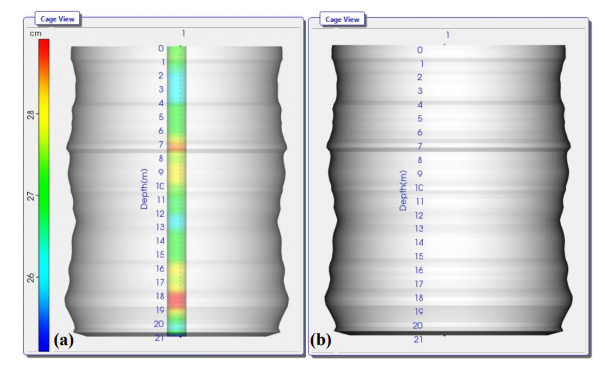

Le logiciel TIP Reporter affiche les températures mesurées en fonction de la profondeur, qui sont mises en correspondance avec les sections transversales du pieu. Cela permet d’identifier les zones potentiellement préoccupantes, telles que les hernies, rétrécissements ou irrégularités d’alignement des cages.
TIP Reporter évalue également la couverture de béton sur toute la longueur du pieu. La conversion de la température en fonction du rayon exige que le volume total du pieu soit entré dans le logiciel. Une fois le volume entré, il est possible de déterminer le rayon effectif estimé du pieu, l’emplacement de la cage d’armature et sa couverture en béton.
