InstrumentaciónCross-Hole Analyzer (CHAMP – Q)

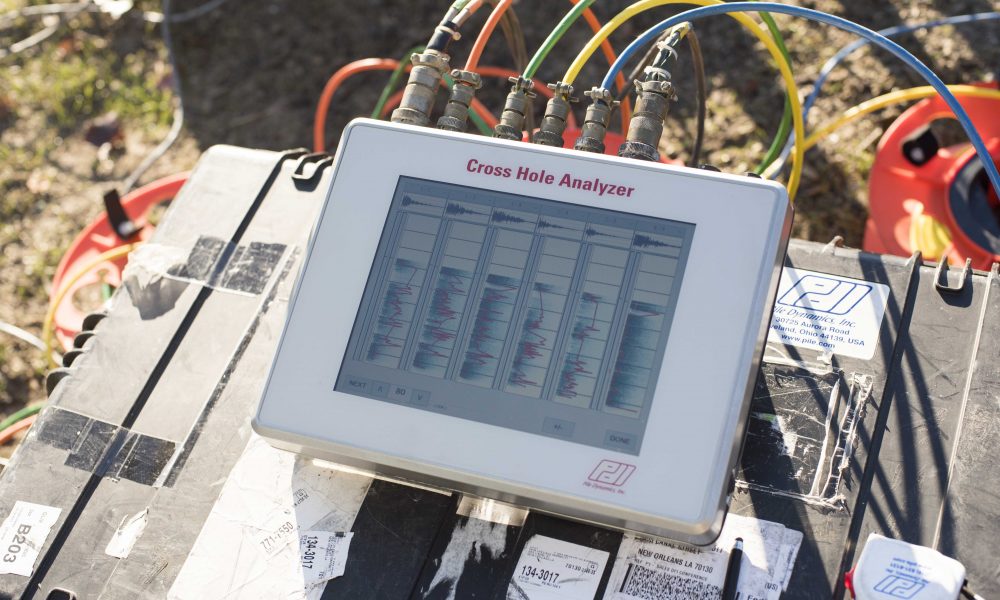

El Cross-Hole Analyzer determina la calidad y la consistencia del hormigón de pilotes excavados y fundidos en sitio y otros tipos de cimentaciones de hormigón. Es ideal para testear cuatro pilotes al mismo tiempo, lo que permite ahorrar tiempo y costos. El CHAMP-Q tiene cables con código de color para facilitar la identificación de las sondas transmisoras y receptoras. El dispositivo cuemple con las especificaciones de los estándares NF P 94-160-1, ASTM D6760 y otros.

Utilizar CHAMP-Q para testear un pilote

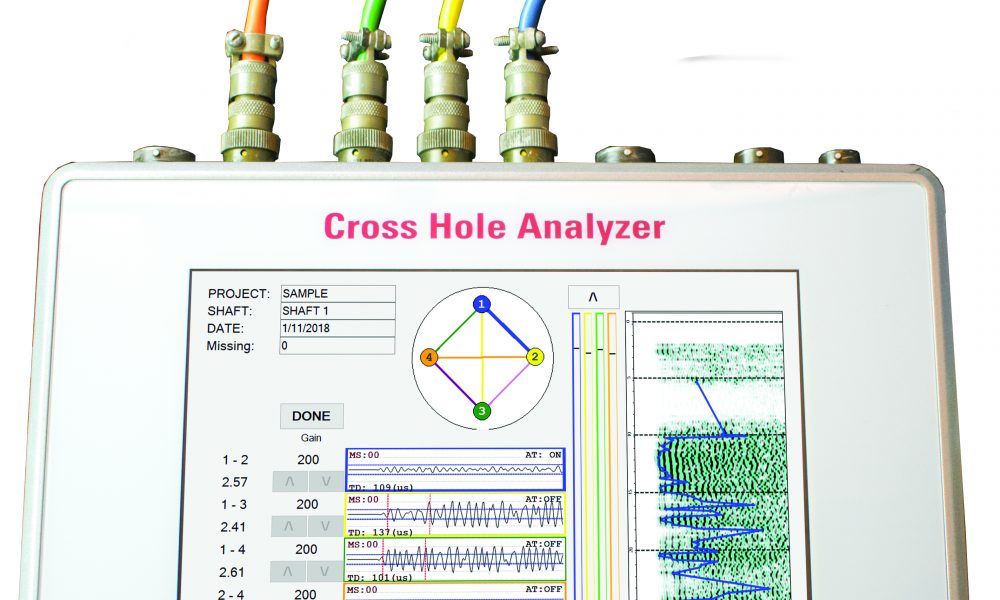

Una vez que el pilote es instrumentado durante la construcción, los transmisores son bajados a través de los tubos de acceso y transmiten señales de alta frecuencia que son detectadas por los receptores. Como éstos sensores son elevados y bajados a lo largo de toda la longitud de la cimentación, el CHAMP-Q registra la intensidad de la señal recibida y el tiempo que tarda la señal en viajar hasta el receptor en función de la  profundidad.

El estudio de varias combinaciones de tubos permiten evaluar la calidad del hormigón e identifica la localización de defectos a lo largo de la longitud del pilote. La tableta del CHAMP-Q es portátil, ligera y robusta, y brinda mediciones rápidas y precisas.

Con el sofware de procesado de datos del CHAMP (CHA-W) permite:

  • Revisión simultánea de datos de seis perfiles diferentes
  • Trazado histórico de datos ya recopilados
  • Detección del tiempo de la primera llegada (FAT – First Arrival Time)
  • Detección fácil de defectos

Con la herramienta de reportes de CHA-W se pueden crear los siguientes tipos de informes:

  • Mapa Acústico: intensidad de  la señal vs tiempo y profundidad, en diagrama de cascada tradicional
  • Tiempo de primera llegada: tiempo de viaje de señal del transmisor al receptor vs profundidad
  • Diagrama de velocidad de onda: velocidad de onda (indicador de la resistencia del hormigón) vs profundidad
  • Tabla de velocidad de onda: mediciones de velocidad de onda, velocidad de onda promedio y desviaciones estándar
  • Gráfico de energía y de amplitud: intensidad de la señal vs profundidad
  • Detección gráfica de defectos (línea roja horizontal) y en formato tabla

Unidad principal:

  • Características físicas
  • Tamaño: 320 X 250 X 68 mm (12.6 x 9.8 x 2.7 pulgadas)
  • Peso: 5 Kg (11 lbs.)
  • Rango de temperatura: de 0 hasta 40°C (32 to 104° F) en operación; de -20 hasta 65°C (-4 to 149° F) en almacenamiento
  • Pantalla: 26.4cm (10.4”), legible bajo la luz solar,1024 X 768 de resolución
  • Salidas de video: HDMI, VGA
  • Batería: 4 horas de registro contínuo de datos con una batería interna de 12V, o 100 – 240 VAC
  • Tiempo de carga: Máximo de 6 horas
  • Características electrónicas
  • Frecuencia de muestreo: 500 kHz, 1 MHz y 2 MHz, elegible por el usuario
  • Frecuencia de escaneo: 32 escaners/segundo
  • Tamaño de muestra 250, 500 y 1000 puntos, elegible por el usuario

Pantalla táctil incorporada

Sistema operativo Microsoft Windows®

Memoria incorporada SSD de 60 GB

Puerto Ethernet

4 puertos USB

Convertidor análogo a digital (A/MaD) de 12 bit

Opera bajo sistema de unidades inglés o SI

Proporcionado con el software CHA-W

Un año de garantía

Incluye manual técnico



Sondas

  • Características físicas
  • Tamaño:  215 mm de longitud x 25 mm de diámetro
  • Material: Cerámica
  • Armazón: Latón niquelado
  • Distancia máxima de medición (separación de sondas):  3 m
  • Características electrónicas:
  • Receptor: Sintonizado a 45 KHz nominales
  • Frecuencia del transmisor (nominal): 45 KHz
  • Voltaje del transmisor: 200, 400, 600 o 800 Voltios (elegible por el usuario)
  • Cables
  • Material del cable: Revestimiento exterior resistente de poliuretano
  • Longitud del cable: 60, 100 o 150 m

Codificador de profundidad independiente para cada sonda

Cables en bobinas sobre un trípode (estándar) o con Sistema de Despliegue de sonda motorizado (solo para 60 m)



Sistema de Despligue de Sondas Motorizado

  • Unidad principal
  • Tamaño: Dos bobinas de 380mm X 480mm X 405mm
  • Peso: 11.3Kg cada bobina
  • Unidad de control del motor
  • Tamaño: 240mm X 160mm X 90mm
  • Peso: 1.6 Kg
  • Tasa de extracción de la sonda de 0.150 hasta 0.915 m/sec (baja, media, o alta velocidad)
  • Rango de temperatura en operación: de 0° hasta 40°C
  • Rango de temperatura en almacenamiento: de -10° hasta 65°C

Incluye un cable de 60 m de longitud, desmontable de la bobina

Incluye codificador de profundidad para cada sonda

Alimentado de una batería externa (de 8 horas de duración), o de una batería de automóvil 12 VDC, o 100 – 120 VAC con un convertidor 12 VDC

Carga rápida de la batería externa (4 horas)

Circuito de protección  del motor reajustable con interruptor

Incluye polea para colocar en el tubo

Incluye guía de rodillo para enrutamiento del cable  través de las barras de refuerzo
