InstrumentaciónE-Saximeter (E-SAX)

El E-Saximeter registra todos los parámetros relevantes del proceso de hincado. Calcula la tasa de operación del martillo en golpes por minuto y ayuda al inspector de obra a crear el registro de las operaciones. Para martillos diesel de acción simple y abiertos, E-Saximeter también calcula la energía potencial del martillo y el golpe de ram. Estas cantidades son importantes ya que golpes excesivos pueden causar daños en el pilote.

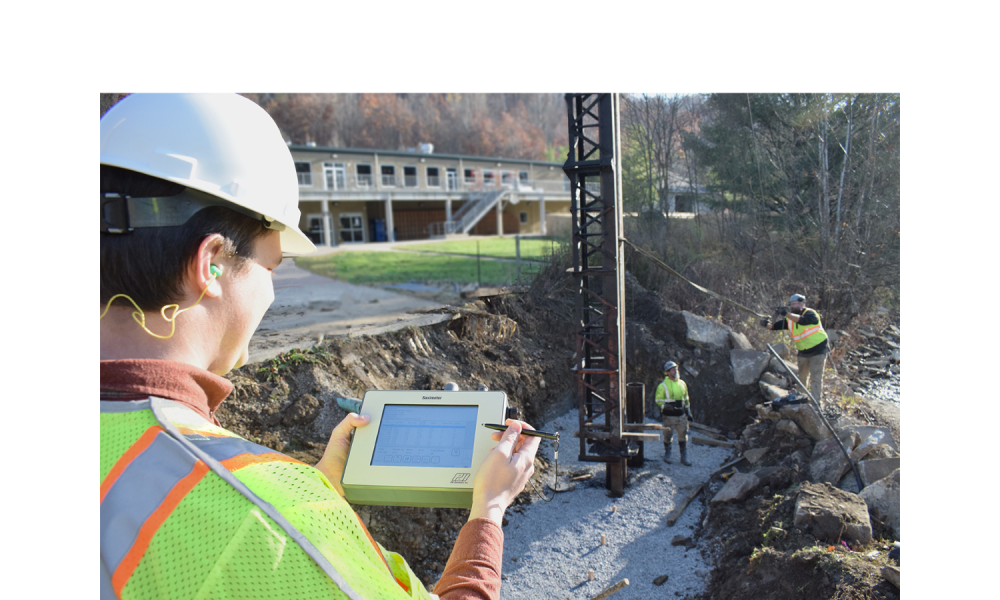

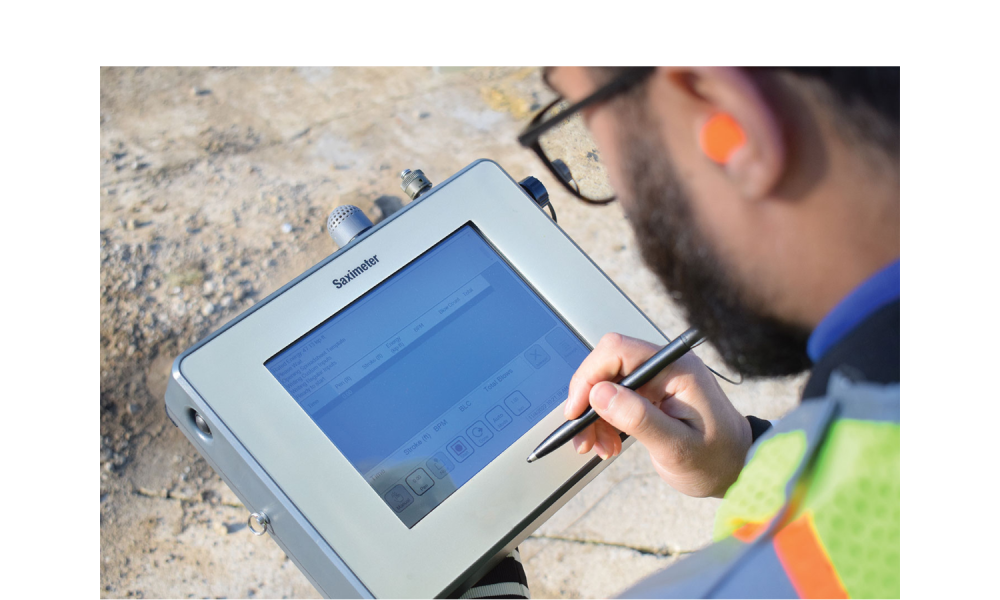

El E-Saximeter es un instrumento de mano. En su configuración básica, mientras el inspector observa el proceso de hincado presiona un botón cada incremento de profundidad. Diferentes accesorios están disponibles para elevar aún más la funcionalidad de este dispositivo de reconocimiento de sonido, como:

  • Interruptores de proximidad instalados en el martillo y systema de transmisión inalámbrico, los cuales permiten al E-Saximeter calcular la energía cinética del martillo.
  • Carrete de medición de profundidad con transmisión inalámbrica, para eliminar la necesidad de ingresar manualmente los incrementos de profundidad y automatizar completamente la creación de los registros del hincado.

Unidad principal:

  • Tamaño: 100mm X 190mm X 50mm
  • Peso: 0.54 kg
  • Rango de temperatura: 10 to 40°C operativo -10 to 65°C en almacenamiento
  • Batería: Batería recargable incorporada con duración mínima de 16 horas
  • Pantalla: LCD, 4 lineas X 16 caracteres, área de visualización de 62mm X 26mm
  • Teclado: Teclas grandes (1.27mm²), no táctil
  • Unidad opcional de medición de profundidad
  • Instalación: Montaje en grúa, cable conectado al martillo
  • Tamaño: 305mm X910mm X 910mm
  • Peso: 73kg
  • Resolución: 0.6mm, alcance máximo: 49m

Componentes electrónicos:

  • Micro CPU CICS de 32-bit hasta 50MHz
  • Convertidor (de analógico a digital) de 2 canales de 10-bit ; convertidor (de digital a analógico) de 8-bit con 2 canales
  • Micrófono interno de 70 hasta 115 dB
  • Unidad USB estándar Tipo A para transferencia de datos
  • 8 MB de memoria RAM interna magnetoresistente

Otros:

  • Valocidad máxima de detección de golpes: 68 gpm para martillos diesel abiertos; 300 gpm para los demás tipos de martillo
  •  Operación en unidades inglesas y en SI
  • Garantía total de un año
  • Manual técnico incluido

Interruptores de energía opcionales (par de interruptores de proximidad, 3 tipos disponibles):



Funcionalidad Normalmente abierto  Normalmente abierto  Normalmente cerrado (para aplicaciones especiales)
Tamaño (diametro x longitud)  18mm x 50mm  30mm x 50mm  30mm x 30mm
Peso:  114 g  205 g  182 g
Frecuencia de conmutación:  200 Hz  650 Hz  200 Hz
Rango de detección 10 mm  10 mm  15 mm
Repetibilidad .01 mm  .01 mm  .01 mm

Instalación: Instalados en el martillo

Transmisores:

  Para interruptores de energía opcionales: Para la unidad opcional de medida de profundidad:
Instalación:  instalados en el martillo instalados en el sensor de porfundiad
Tamaño: 90mm X 125mm X 32mm  64mm X 98mm X 34mm
Peso: .54kg  .46kg
Transmisión de datos: a través de protocolo de radio estándar
Rango de frecuencia: 2.402 ~ 2.480 GHz
Alcance máximo 100m
Electrónic  Procesador de bajo poder de 16 bit, con convertidores análogo-digital, digital-análogo de 12 bits.
Batería: Batería recargada incorporada con duración mínima de 8 horas  Suministrada por la batería de la grúa, de +12V a +24V
Rango de temperatura: 0 a 40°C en operación; -10 to 65°C en almacenamiento
