InstrumentaciónPile Integrity Tester (PIT)

El Pile Integrity Tester (PIT) permite identificar la presencia de grietas y/o vacíos en pilotes antes de la construcción de la superestructura que soportarán. Puede ser utilizado en la mayoría de cimentaicones de hormigó o madera. El TIP es ideal para testear pilas estructurales, como aquellas que sirven de soporte para puentes o torres, determinando también su longitud total.

El PIT efectúa pruebas no destructivas basadas en la ecuación de onda conocidas como Pruebas de Integridad de Bajo Impacto o Pruebas Dinámicas de Baja Deformación. Éstas pruebas pueden ser realizadas a partir de métodos de eco-pulso (o sónicos) o de Respuesta Transitoria. Con el TIP, cualquier de éstos métodos es llevado a cabo de manera rápida, haciendo potencialmente posible testear todos los pilotes del sitio de obra.

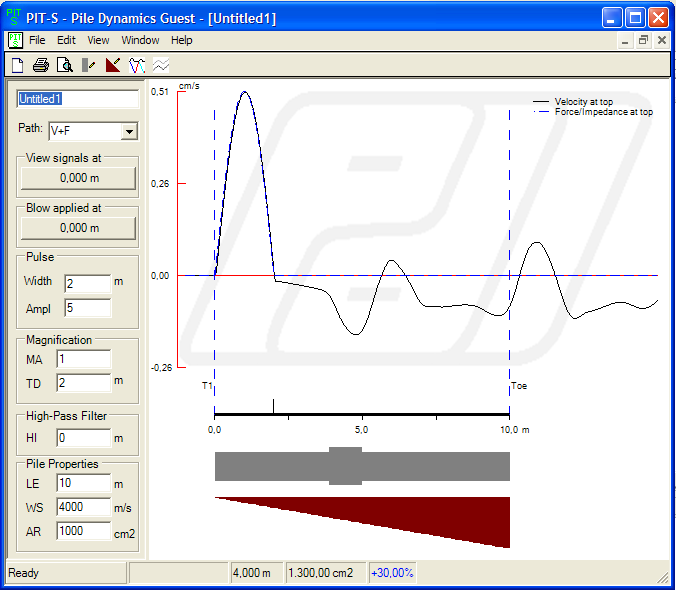

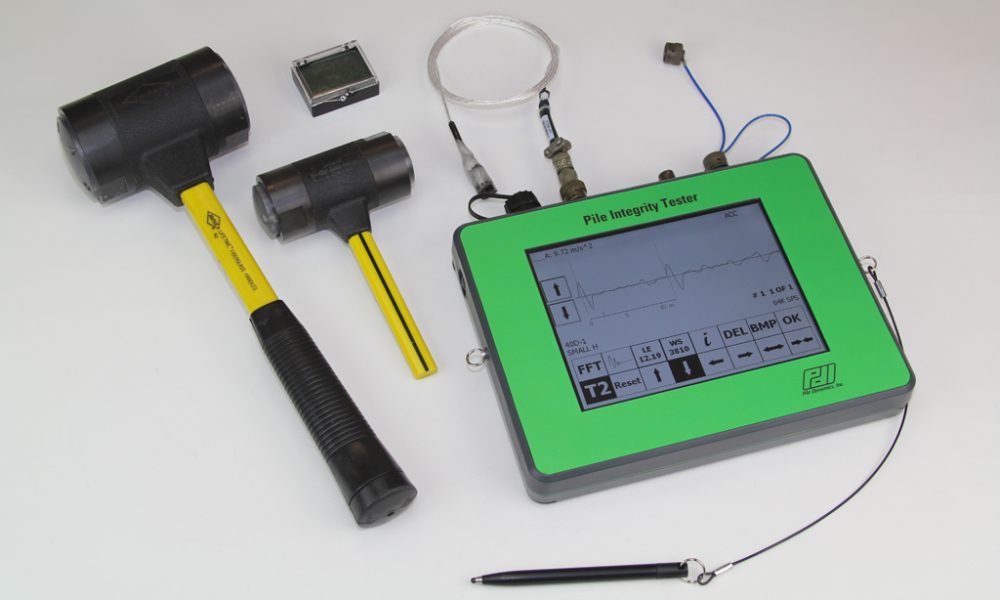

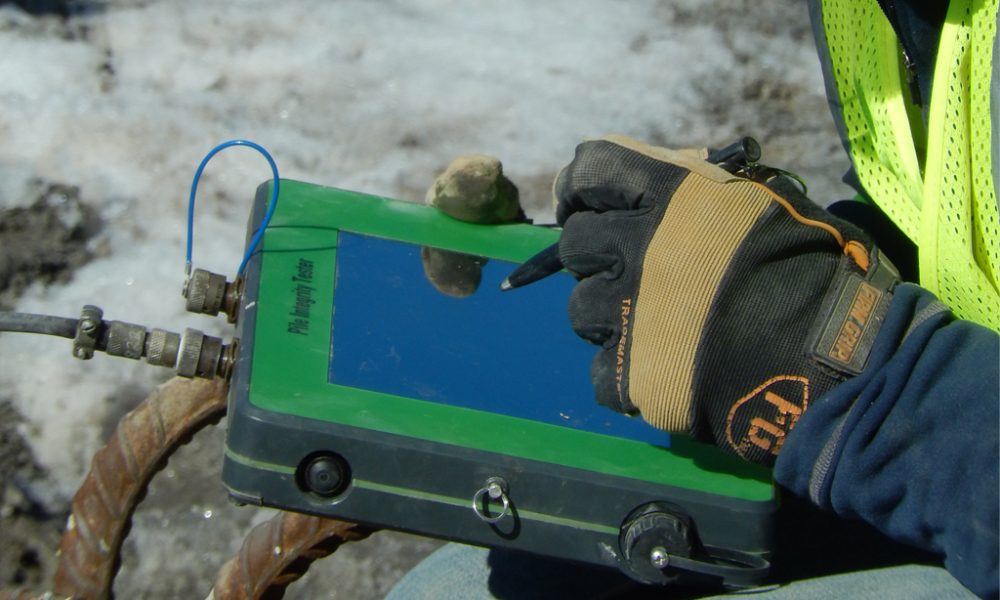

La prueba TIP consiste en fijar uno o dos acelerómetros a la cimentación para luego impactarla con un martillo a mano. El TIP mide los datos de aceleración y muestra una serie de curvas que revelan algún cambio significativo de la sección transversal del pilote. El software PIT-W realiza el post-procesamiento de los datos para generar reportes, mientras que el software PIT-S simula la prueba PIT y realiza una concordancia de señales simplificada para determinar la forma de la cimentación.

El PIT está disponible en varias configuraciones para satisfacer las exigencias de cada usuario. El PIT-QV y PIT-QFV tienen pantallas más grandes y pueden leer datos de acelerómetros tradicionales (de cables) y/o martillos instrumentados.

Todos los modelos del PIT están equipados con batería, con una pantalla táctil para su operación, e incluyen un transformador Fast Fourier (FFT) y una licencia estándar del software PIT-W. Todos cumplen con los estándares de la ASTM D5882 y muchos otros códigos y especificaciones.



Características físicas

  • Tamaño: 272 X 212 X 60 mm
  • Peso: 2.04 Kg
  • Tamaño de la pantalla: 21.3 cm (8.4”)
  • Rango de temperatura: En operación: de ‐20 hasta 40˚ C; En almacenamiento:  de ‐30 hasta 65˚ C
  • Pantalla VGA a color legible bajo la luz del sol y en cualquier condiciones de luz, resolución de 640 x 480 pixeles
  • Batería interna de 10 horas de duración

Características electrónicas

  • Almacenamiento de datos: Memoria integrada de 32 GB
  • Puerto UBS para la extracción de datos
  • Convertidor de 24 bit A/D
  • Frecuencia de respuesta de señal análoga: 22 KHz (-3 dB)
  • Frecuecia de digitalización de muestreo: > 1 MHz (frecuencia neta después DSP > 32 KHz)
  • Precisión de la frecuencia de muestreo dentro de 0.01%
  • Velocidad de muestreo de 32 KHz – 150 KHz
  • Sistema operativo: Windows 10

Funcionalidad

  • Uno (PIT-QV) o dos (PIT-QFV) canales de adquisición de datos de aceleraciones
  • Uno (PIT-QV) o dos (PIT-QFV) integradores de aceleración a velocidad
  • PIT-QV puede recibir datos de un acelerómetro tradicional
  • PIT-QFV puede recibir datos de dos acelerómetros tradicionales o un acelerómetro tradicional y un martillo tradicional instrumentado
  • Entrada de nombres y descripciones para cada pilote testeado
  • Marcas de fecha y hora
  • Capacidad de amplificación de señal variable en el tiempo
  • Capacidad de medir y reproducir señales de duración entre 2 y 30 ms
  • Los datos pueden ser promediados sobre un numéro variable de golpes
  • Función FFT (Fast Fourier Transform) incluída

Otros

  • Licencias de PIT-W estándar y PIT-S incluídas
  • Estuche ligero
  • Garantía completa de un año
  • Opera en sistemas de medición inglés y métrico
  • Manual técnico incluido
