InstrumentaciónShaft Area Profile Evaluator (SHAPE)

El SHAPE es un dispositivo utilizado para verificar, de una forma rentable, la calidad de fundaciones profundas como pilotes excavados y muros pantalla (entre otros), que permite determinar las dimensiones y la verticaludad de las excavaciones.

Los pilotes excavados rara vez son cilindros ideales, ya que presentan irregularidades que pueden afectar su capacidad portante. El dispositivo SHAPE permite caracterizar la geometría 3D de ésta y otros tipos de excavaciones para cimentaciones profundas. Con el dispositivo SHAPE es posible obtener rápida y económicamente una representación visual de la excavación antes del vertido del hormigón fresco.

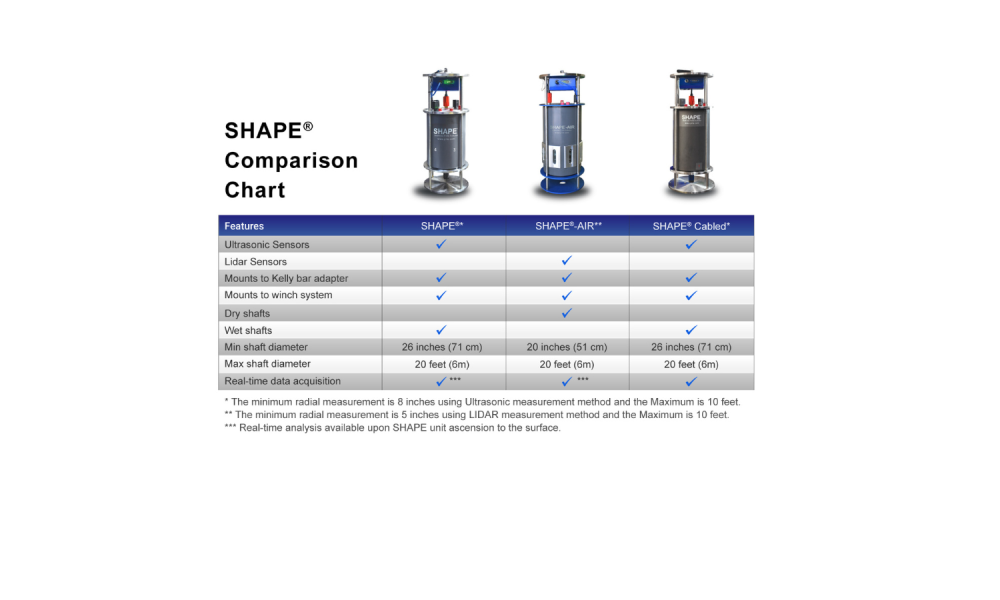

El dispositivo ofrece:

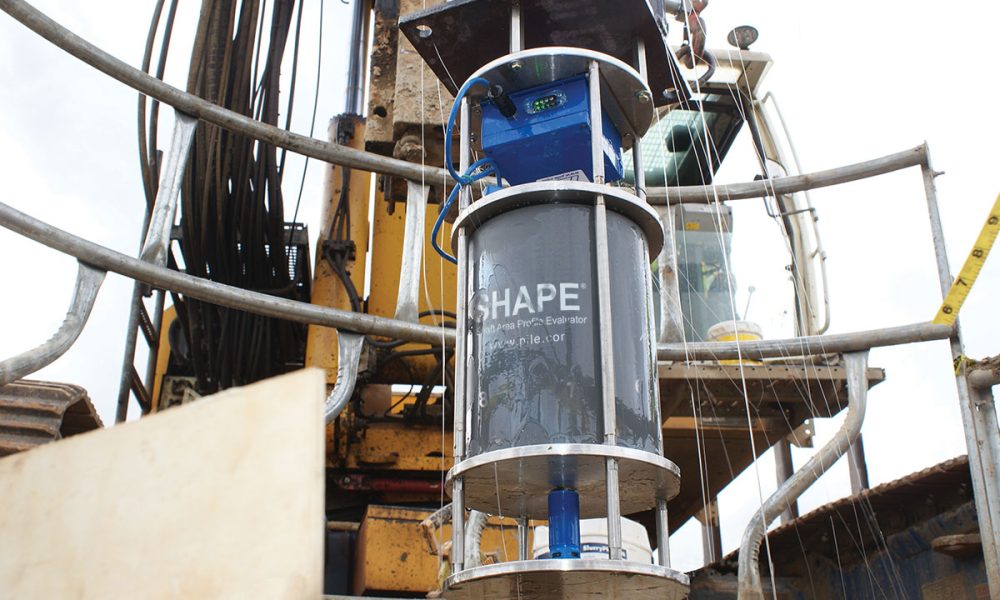

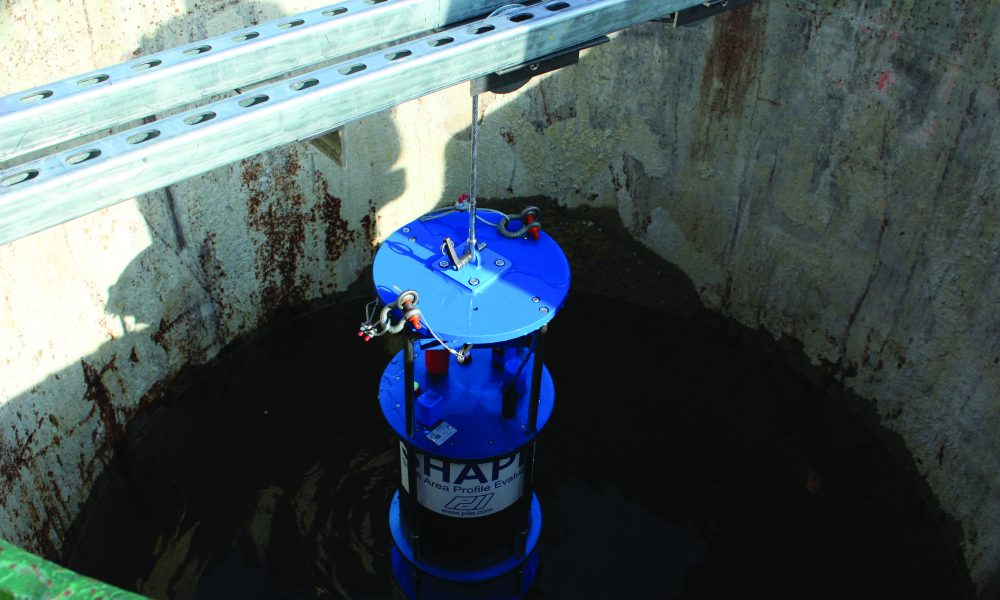

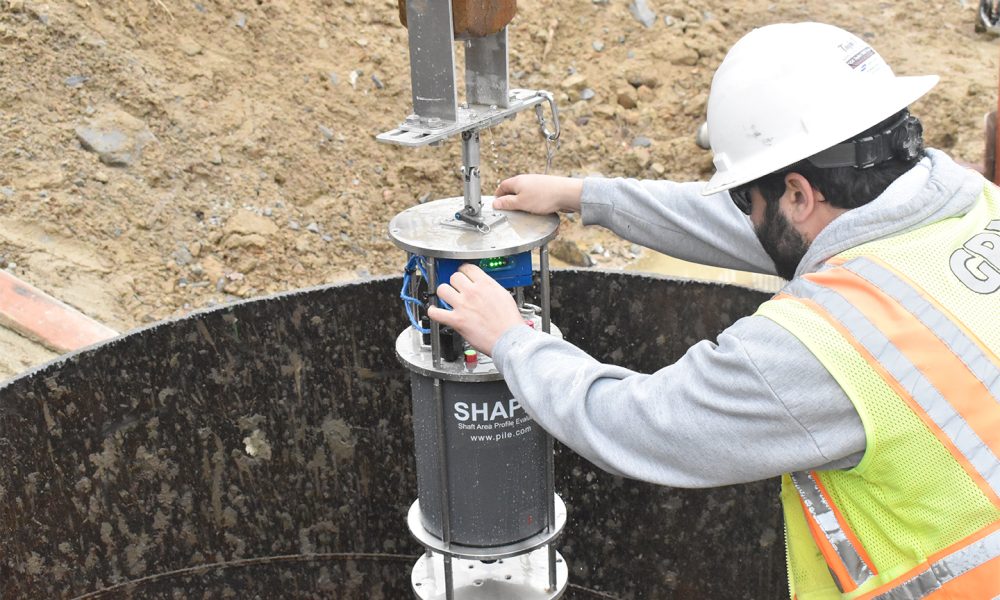

  • Conexión rápida a la barra Kelly, o puede ser usado con un sistema de cabrestante opcional
  • Dispositivo ultrasónico multicanal que permite examinar las paredes de los pozos excavados
  • Cálculos para determinar el radio de la perforación, su volumen y su verticalidad
  • Adquisición inalámbrica de datos a una velocidad de aproximadamente 1 escaneo por segundo
  • Cuatro (4) u ocho (8) canales de escaneo simultáneos. La velocidad de avance del eje de perforación del SHAPE es de aproximadamente un pie por segundo, ofreciendo perfiles 2D y 3D de 360°

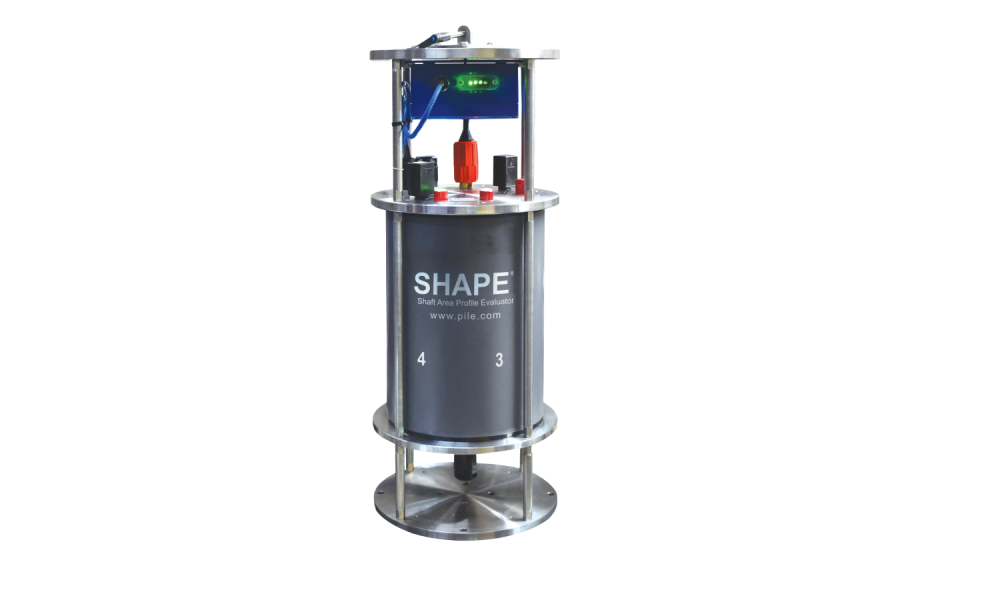

Especificaicones técnicas del dispositivo SHAPE (Octubre, 2017)

  • Tamaño: 558 x 457 mm (22 x 18 pulgadas)
  • Peso: 31.75 Kg (70 lbs.)
  • Material: Acero inoxidable y aluminio
  • Tamaño estándar de conexión de la barra Kelly: 101.6 mm (4 in), 152.4 mm (6 in), 203.2 mm (8 in)
  • Rango de temperatura: de -20 hasta +55°C en operación; de -40 hasta +85°C en almacenamiento

Tableta SHAPE

  • Tamaño: 320 X 250 X 68 mm (12.6 x 9.8 x 2.7 pulgadas)
  • Peso: 5 Kg (11 lbs.)
  • Rango de temperatura: de 0 hasta 40°C en operación; de -20 hasta 65°C en almacenamiento
  • Pantalla: 26.4cm (10.4”), legible a la luz del sol, 1024 X 768 de resolución; pantalla táctil
  • Salidas de video: HDMI, VGA
  • Batería Batería de 12 V, 4 horas continua de recolección de datos + batería de respaldo estándar
  • Tiempo de carga: Máximo 6 horas; voltaje de entrada del cargador de120/240
  • Sistema operativo: Microsoft Windows® 7 o mayor
  • Almacenamiento de datos y puertos Memoria interna SSD de 60 GB o más; puerto Ethernet; 4 puertos USB
  • Accesorios externos opcionales Mouse y teclado USB
  • Operación remota La tableta SHAPE Tablet está equipada para acceso a internet de alta velocidad y para operación remota
  • Soporte técnico: La tableta SHAPE cuenta con actualizaciones y chequeo de errores remotos
  • UnidadeS: US tradicional, SI, o métrico

Garantía completa de un año en el equipo y operaciones.
