InstrumentaciónSHAFT Quantitative Inspection Device (SQUID)

El dispositivo SQUID cuenta con una nueva tecnología que permite determinar de manera cuantitativa el estado del fondo de la excavación de los pilotes fundidos en sitio. Éste mide el espesor de materiales blandos o de residuos de excavación que pueden estar cubriendo el estrato de suelo más resistente, proporcionando medidas de fuerza y de desplazamiento de forma tanto numérica como gráfica.

Una parte importante del proceso constructivo de pilotes excavados es la limpieza y la inspección del fondo del pozo antes de la instalación del acero de refuerzo y del vaciado del concreto. Para realizar la limpieza después de la excavación se utiliza una pala de limpieza que remueve cualquier material inadecuado. Después es realizada una inspección del fondo por medio de una cámara que es bajada hasta el fondo de la excavación, proporcionando una idea aproximada del espesor de residuos. Con SQUID este procedimiento de inspección es mejorado, ya que se obtienen mediciones de desplazamientos y penetrométricas que permiten una estimación cuantitativa y objetiva de este material.

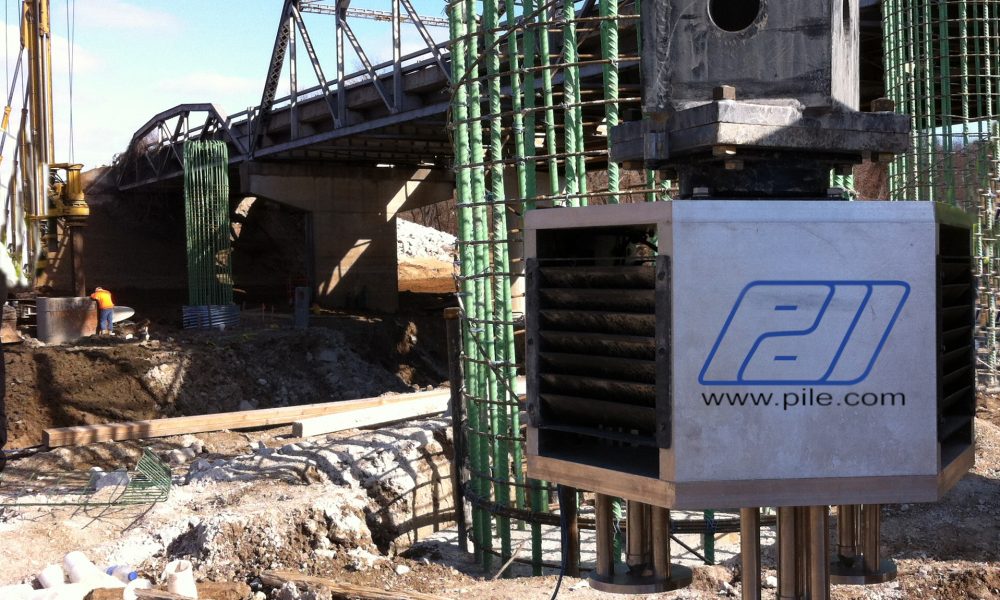

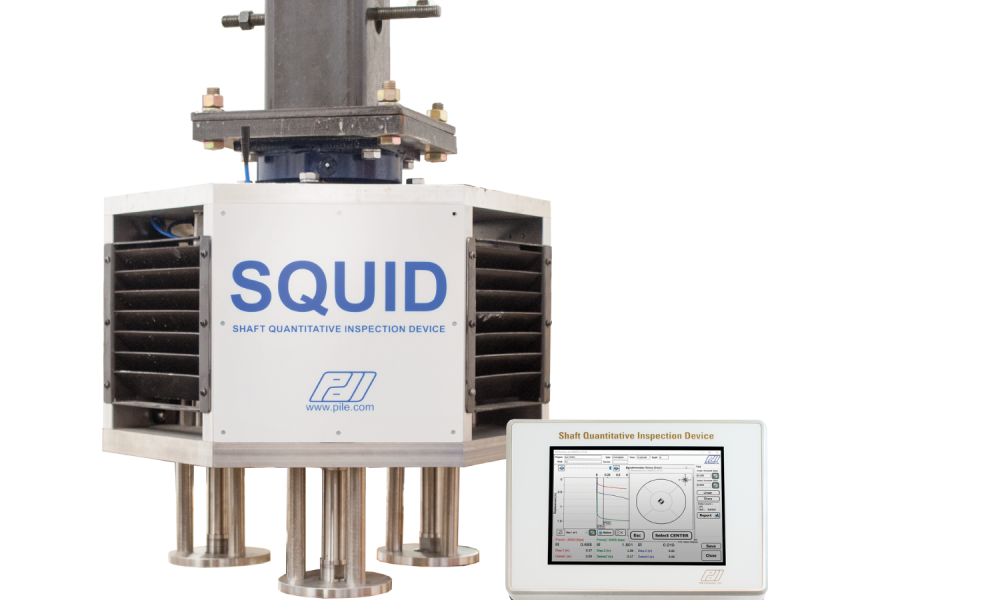

El sistema incluye un dispositivo SQUID con un adaptador de perforación, tres placas de contacto (cantidad estándar), penetrómetros de cono instrumentados con transductores de desplazamiento, un carrete de cable, un transmisor inalámbrico y una tableta SQUID. Los penetrómetros tienen un área de punta estándar de 10 cm2. La presión registrada por el penetrómetro es medida por galgas extensiométricas de resistencia instaladas en un puente tipo Wheatstone.

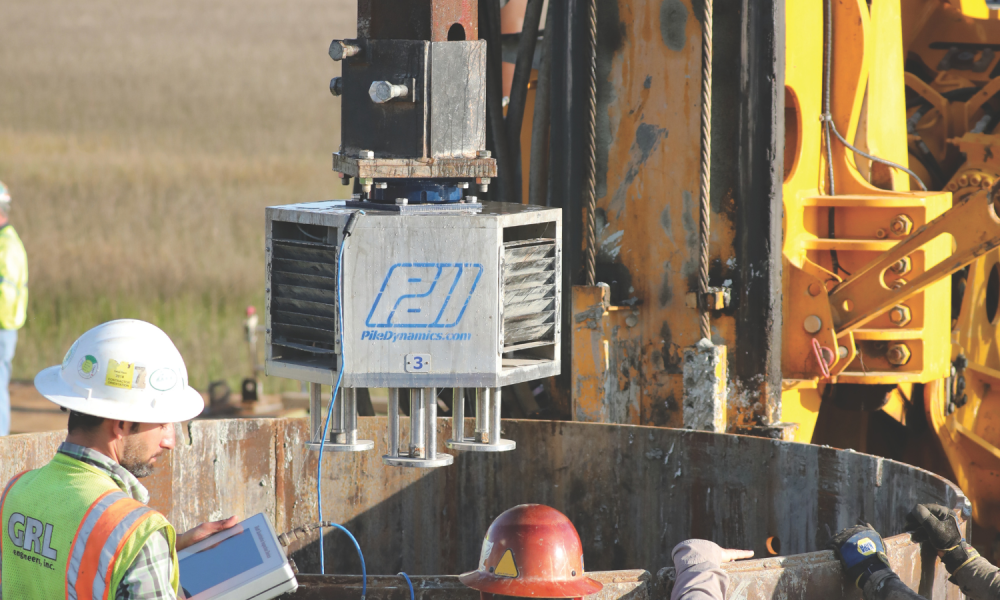

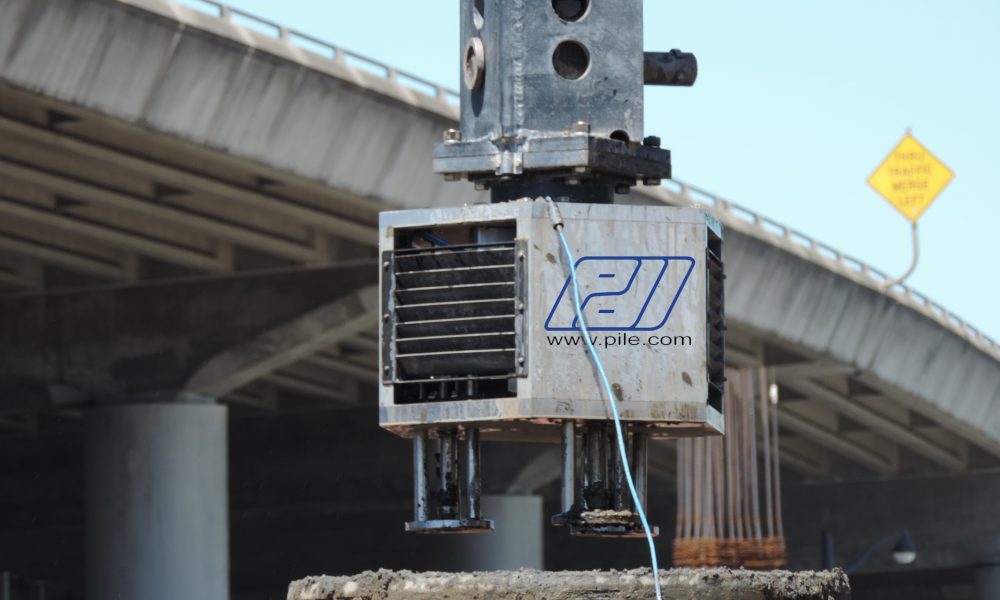

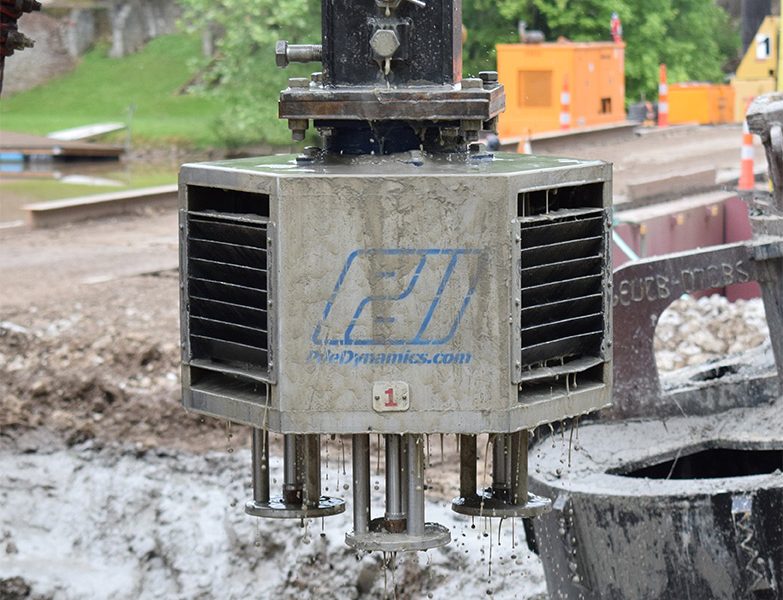

Dispositivo SQUID

  • Tamaño (altura x diagonal más larga del hexagono): 629 x 647 mm (24.75 x 25.5 pulgadas)
  • Peso (incluyendo penetrómetros y placas de contacto): 188 kg (415 lbs)
  • Material: Acero inoxidable y aluminio
  • Tamaño estándar de conexión de la barra Kelly: 101.6 mm² (4 in²), 152.4 mm² (6 in²), 203.2 mm² (8 in²)
  • Longitud del cable: 61 m (200 ft.) estándar 152m (500ft) longitud de cable opcional
  • Rango de temperatura: de -20 hasta 55°C en operación; de-40 hasta +85°C en almacenamiento
  • Límite de fuerza aplicada 135 kN (30 kips)

Penetrómetros SQUID

  • Material: Acero inoxidable
  • Número de penetrómetros: 3 estándar
  • Punta del penetrómetro: Área estándar de 10 cm² (1.55 in²), opciones de puntas más grandes; sustituibles
  • Presión máxima: 100 MPa (14 ksi/2000 ksf)
  • Resolución de las mediciones de presión 0.1 MPa (14 psi/2 ksf)
  • Profundidad máxima de penetración: 150 mm (6 in)

Placa (s) de contacto SQUID

  • Tamaño: 152 mm (6 in) OD; 46 mm (1.8 inch) ID; espesor de 25.4 mm (1 inch)
  • Peso de cada placa: 6.75 kg (14.9 lbs) en aire; 5.85 kg (12.9 lbs) en agua
  • Presión de la placa de contacto (con libre movimiento): 4 kPa (0.58 psi/0.083 ksf) en aire; 3.5 kPa (0.50 psi/0.072 ksf) en agua
  • Resolución de las mediciones de desplazamiento: 0.004 mm (0.0002”)
  • Movimiento máximo de la placa de contacto: 150 mmm (6 in)

Transmisor inalámbrico

  • Rango de transmisión: 100 m
  • Frecuencia: 2.4 GHz
  • Potencia de salida: 18 dBm
  • Montaje: En el carrete del cable
  • Rango de temperatura: de -10 hasta 55°C en operación; de -20 hasta 70°C en almacenamiento

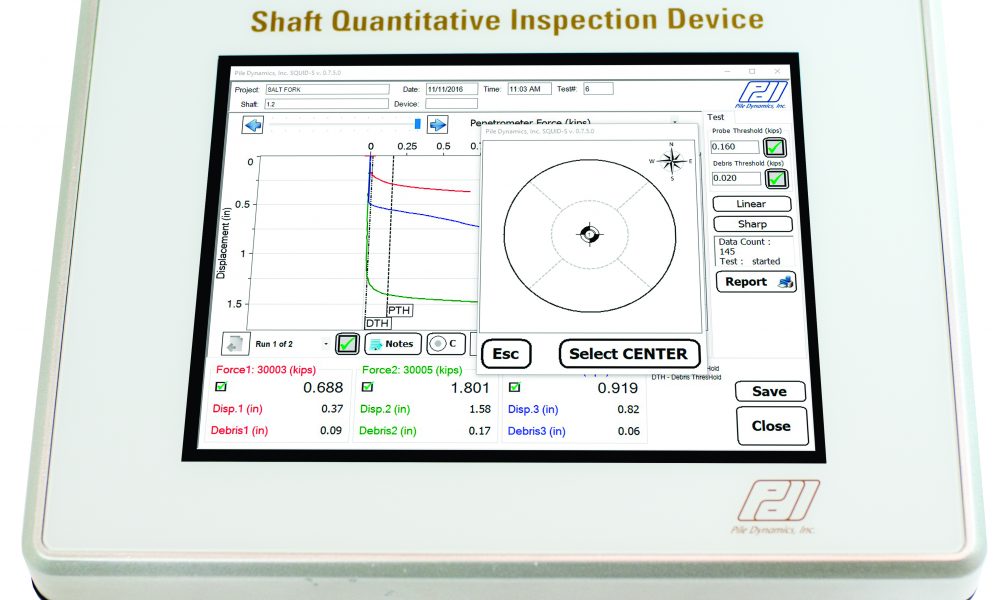

Tableta SQUID

  • Tamaño: 320 X 250 X 68 mm (12.6 x 9.8 x 2.7 inches)
  • Peso: 5 Kg (11 lbs.)
  • Rango de tmeperatura de 0 hasta 40°C en operación; de -20 hasta 65°C en almacenamiento
  • Pantalla: 26.4cm (10.4”), legible bajo la luz del sol, 1024 X 768 de resolución; pantalla táctil
  • Salidas de video: HDMI, VGA
  • Batería: Batería de 12 V con recolección de datos continua hasta por 4 horas+ batería de respaldo estándar
  • Tiempo de carga de la batería Máximo 6 horas; Voltaje de entrada del cargador: 120/240
  • Sistema operativo: Microsoft Windows® 7
  • Almacenamiento de datos y puertos: Memoria interna SSD de 60 GB; Puerto Ethernet; 4 puertos USB
  • Accesorios externos opcionales: Mouse y teclado USB
  • Operación remota: La tableta SQUID está equipada para conectarse a redes de internet de alta velocidad y permitir la operación remota
  • Soporte técnico: La tableta SQUID cuenta con actualizaciones y chequeo de errores remotos
  • Unidades: US tradicional, SI, o métrico

Un año de garantía para las piezas y operaciones
