InstrumentaciónSPT Analyzer

El analizador SPT registra la energía transferida al equipo SPT instrumentado durante unak Prueba de Penetración Estándar (SPT). Con los resultados es posible ajustar los valores de NSPT al valor N60 normalizado para una energía transferida igual al 60% como estjablecido en la ASTM D4633. Conocer la variable eficiencia de los diferentes equipos SPT y martillos permite mejorar la confiabilidad de las estimaciones de la resistencia del terreno y su uso en diseños geotécnicos.

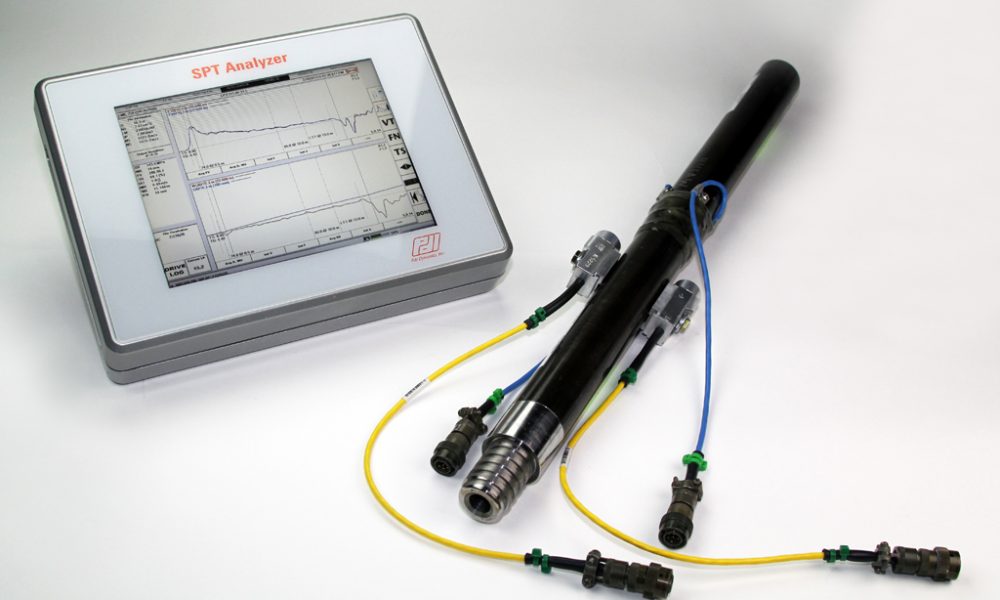

Acelerómetros piezoresistivos

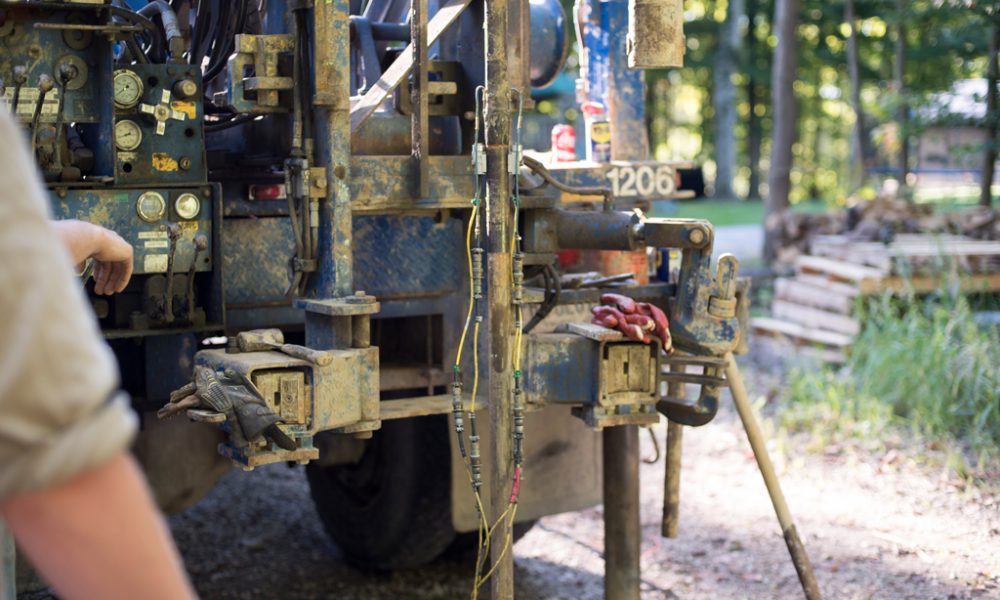

El instrumento incluye un subconjunto de una varilla SPT instrumentada con dos galgas extensiométricas y dos acelerómetros piezoresistivos. Estos sensores registran la fuerza y la velocidad de la señal necesarias para los cálculos de la energía transferida y así ser analizados por el SPT Analyzer.

El último modelo del SPT Analyzer cuenta con una pantalla táctil legible en cualquier condición de luz y con opción de zoom. El análisis de datos y la realización de informes han sido actualizados para facilitar su uso y obtenerlos en menor tiempo.

El SPT Analyzer cumple con las especificaciones de  EN ISO 22476-3:2005. ASTM D1586 recomienda normalizar los resultados de los ensayos SPT utilizando mediciones de energía. Cuando estos ensayos son realizados para determinar el potencial de liquefacción de arenas,  el D6066 no solo recomienda sino que ordena ésta normalización. La ASTM D4633  sostiene que el único método aceptable para determinar la energía transferida para normalizar los valores N es con mediciones de fuerza y velocidad.

Características físicas

  • Tamaño: 320 X 250 X 68 mm (12.6 x 9.8 x 2.7 pulgadas)
  • Peso: 5 Kg (11 lbs)
  • Rango de temperatura: de 0 hasta 40°C (32 to 104° F) en operación; de -20 hasta 65°C (-4 to 149° F) en almacenamiento
  • Pantalla: 26.4cm (10.4”), legible bajo la luz del sol, 1024 X 768 de resolución
  • Salidas de video: HDMI, VGA
  • Batería: 4 horas de recolección continúa de datos, batería de automóvil de 12 VDC, o 100-240 VAC. Paquete de batería adicional suministrado.
  • Tiempo de carga: Máximo 6 horas

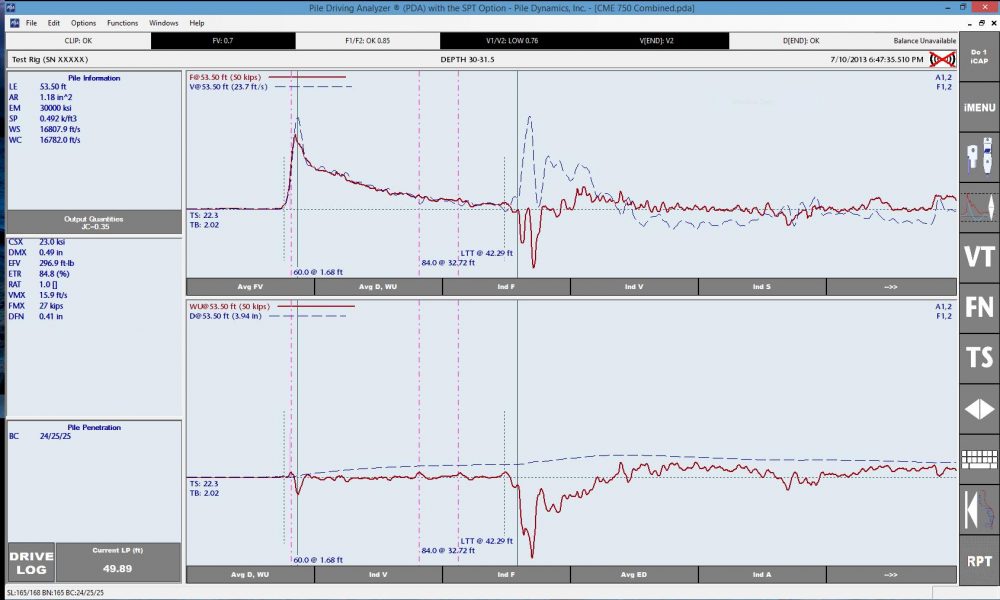

Pantalla táctil

Características electrónicas

  • Sistema operativo Microsoft Windows® 7
  • Memoria interna SSD de 60 GB
  • Puerto Ethernet
  • 4 puertos USB
  • Filtro acondicionador de señal análoga (respuesta de frrecuencia) 5 KHz (-3 dB)
  • convertidor A/D de 16-bit con frecuencia de sondeo de 10.24 MHz
  • 4 canales con frecuencia efectiva de digitalización de hasta 100 KHz, proporcionando un tiempo total de sondeo entre 82 y 205 milisegundos seleccionable por el usuario
  • Precisión de la unidad básica de 2%

Funcionalidad

  • Función de prueba de calibración incorporada
  • 4 canales para adquisición tradicional (con cables) de datos
  • Compatible con Sensores Inteligentes tradicionales (cableados)
  • Balance automático de señales y acondicionamiento de señales
  • Integración digital de aceleraciones (software)
  • El acondicionamiento de señales de fuerza y aceleración con frecuencia de respuesta similar
  • Chequeo interno de calibración de deformaciones y aceleraciones
  • Capacidad de amplificaicón de señal

Otros

  • Opera en unidades SI, inglesas o métricas
  • Mouse y teclado externos USB opcionales, y conección WiFi disponible (802.11 b,g,n)
  • Incluye estuche ligero de mano y estuche robusto de transporte
  • Equipado para soporte técnico remoto a través de SiteLink
  • Licencia opcional del software TeamViewer para compartir escritorio para el uso de SiteLink
  • Incluye licencia de PDA Software Suite (PDA-S, PDIPLOT2 y PDI Curves)
