InstrumentaciónThermal Integrity Profiler (TIP)

El perfilador de integridad térmica (TIP – Thermal Integrity Profiler) utiliza el calor generado durante el proceso de curado del hormigón para determinar la calidad de los pilotes perforados y fundidos en sitio. Es también útil para el control de calidad y determinar la forma de inyecciones de lechada, paredes de lechada y muros de diafragma. Con el TIP es posible determinar la sección transversal y la longitud total de la cimentación. Los resultados están disponibles justo después de finalizar la instalación de la cimentación, revelando inclusiones (secciones que presentan una temperatura menor que la promedio), bultos (secciones con temperatura mayor que la promedio), variaciones en el recubrimiento de concreto, y la forma y alineamiento del eje de la cimentación.

La temperatura promedio de un pilote de concreto depende de su diámetro, del diseño de mezcla y del tiempo de medición con respecto al momento de fundida. Las temperaturas medidas en el refuerzo dependen de la distancia al centro del eje y del recubrimientp.

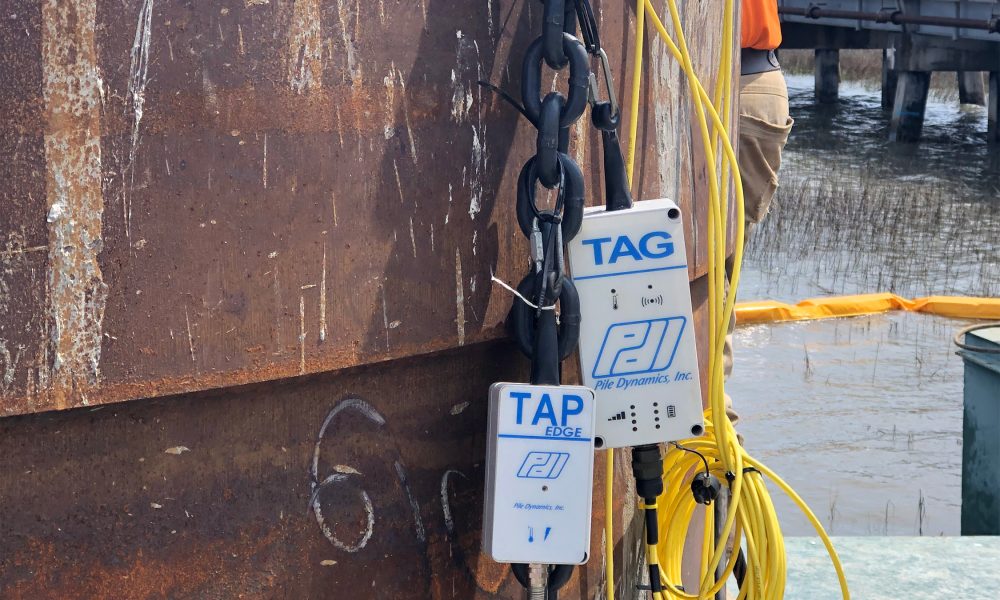

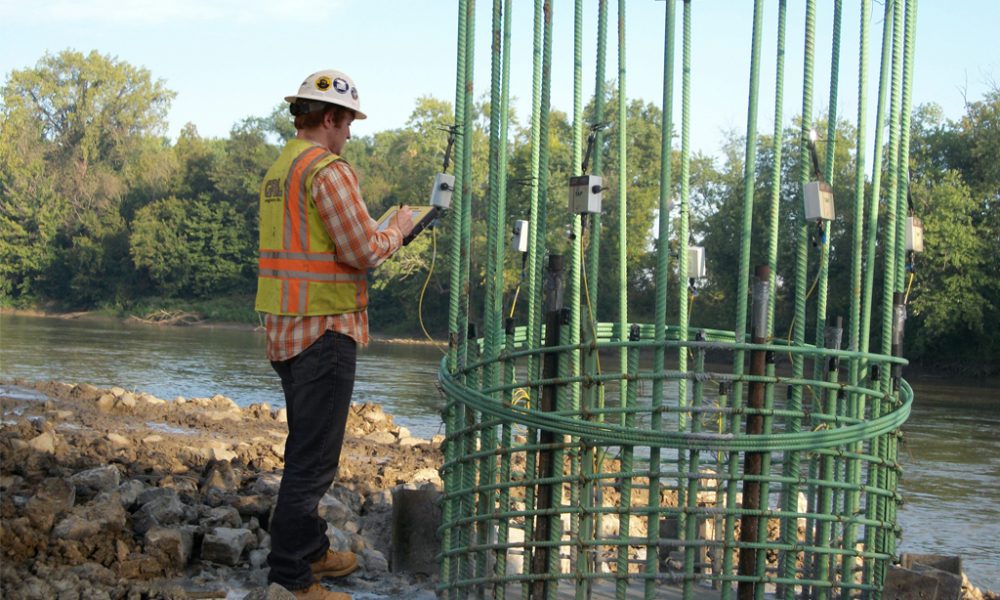

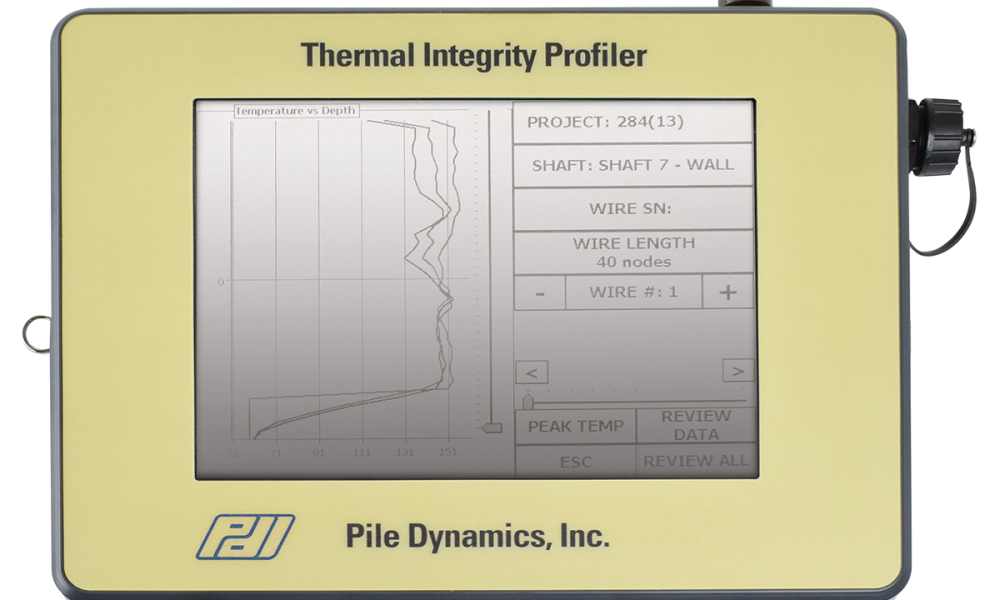

El sisterma TIP básico incluye la unidad TIP principal y 12 puertos de adquisición térmica (TAPs), junto con el software TIP Reporter. Los cables THERMAL WIRE® (cables equipados con sensores digitales de temperatura uniformemente espaciados) son ordenados separadamente dependiendo de la longitud y de la cantidad requerida. Los cables son atados a las barras de refuerzo para ser posteriormente fundidos con el pilote.

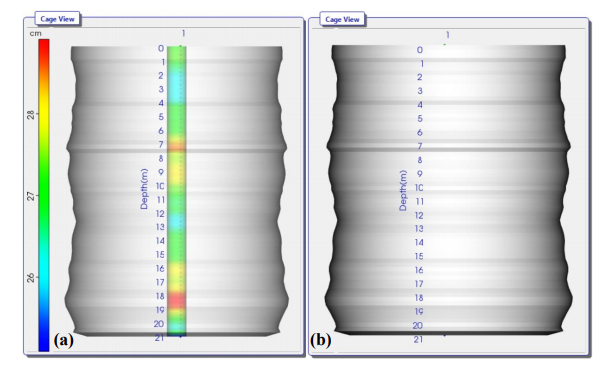

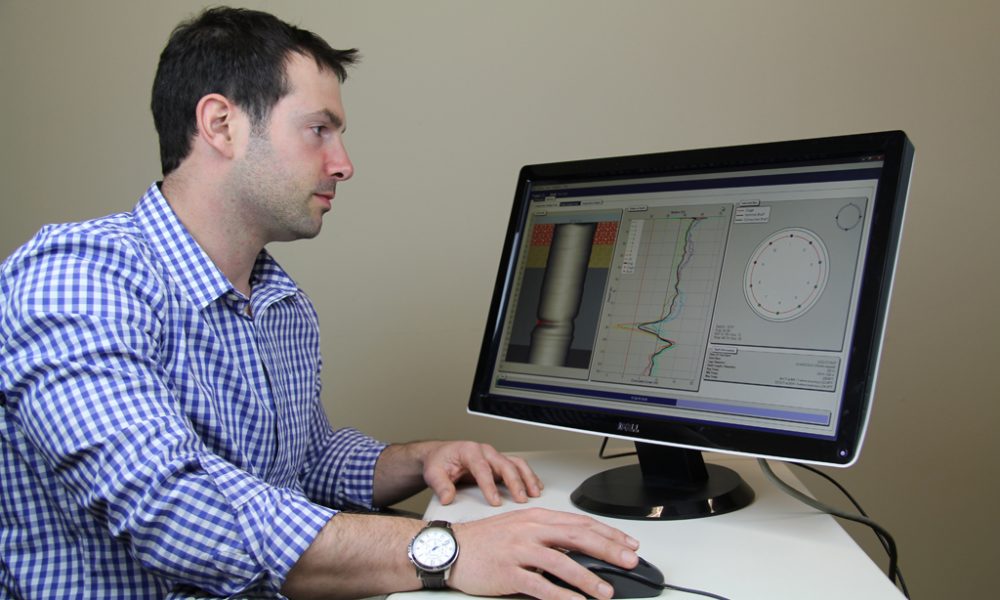

Los datos medidos por el sistema TIP son posteriormente descargados a un computador para ser analizados con el software TIP Reporter. Este software muestra las temperaturas medidas a lo largo de la profundidad del pilote y en secciones transversales del mismo. El software permite identificar áreas problemáticas como abultamientos por sobreflujo, estrechamientos o irregularidades de alineación. Además, realiza estimaciones del recubrimiento de concreto a lo largo de toda la longitud del pilote. Todas estas características se pueden determinar con las mediciones de temperatura del equipo TIP y conociendo el volumen total de concreto utilizado.



Características físicas

  • Tamaño: 272 X 212 X 40 mm
  • Peso: 1.5 Kg
  • Tamaño de pantalla: 21.3 cm (8.4”)
  • Rango de temperatura: En operación: 0 to 40˚ C; Almacenado: 20 to 65˚ C
  • Pantalla a color VGA legible a la luz del sol, con resolución de 640 x 480 pixeles.
  • Batería interna de 8 horas de duración
  • Contiene 6 baterías Li-ion instaladas (3,48 gramos de Contenido de Litio Equivalente ECL)

Características electrónicas

  • Microprocesador: PXA270 @ 520 MHz
  • Almacenamiento de datos: 2 GB drive incorporada
  • Puerto UBS para recolección sencilla de datos

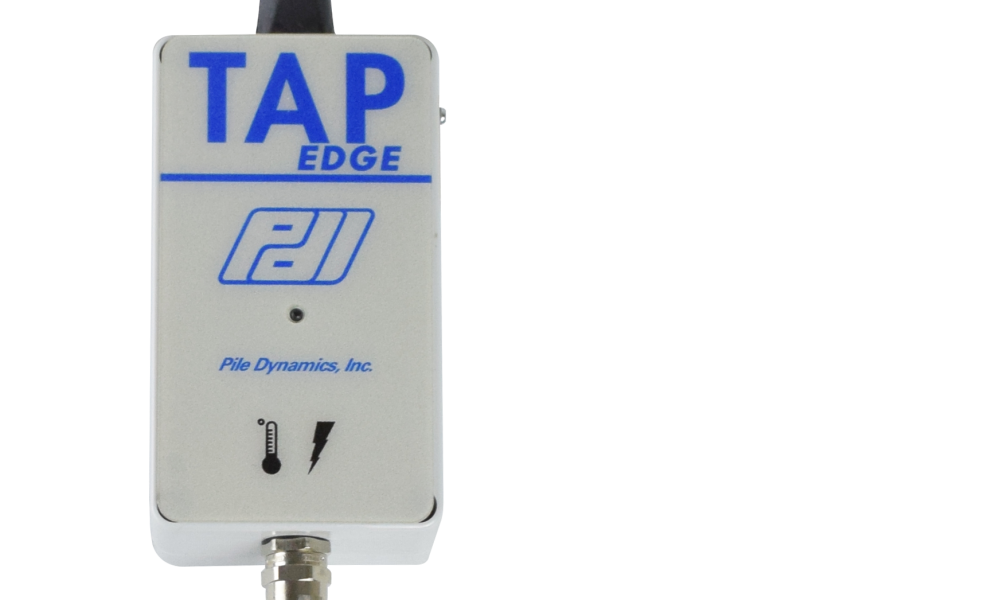

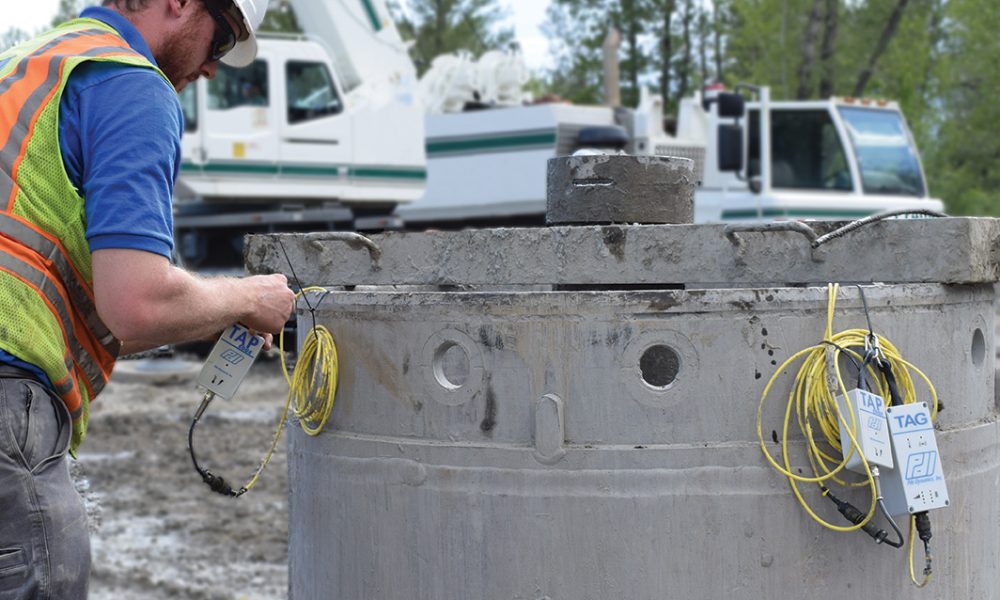

Puerto de Adquisición Térmica para Cables (TAP)

  • Tamaño: 133 X 102 X 57 mm
  • Peso: 766 g
  • Rango de temperatura: -20 to 65° en operación; -40 to 85°C en almacenamiento
  • Frequencia de adquisición programable por el usuario, predeterminada en una vez cada 15 minutos
  • Contiene una batería de Li-Ion instalada
  • Batería interna (28 días de duración)

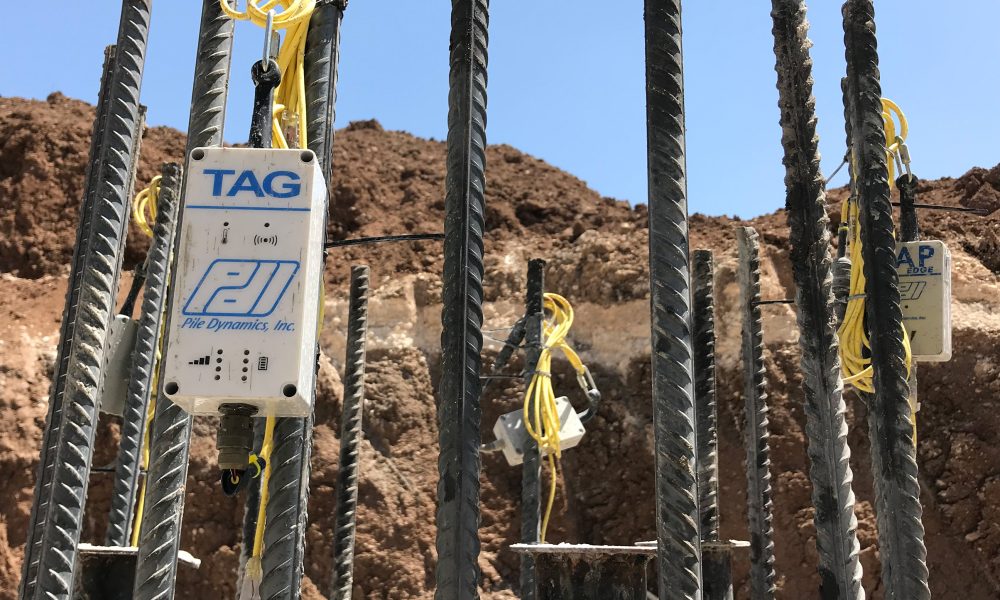

  • Se instala en las barras de refuerzo, puede ser atornillado por seguridad
  • Resistente al agua

Cables Thermal Wire® 

  • Tipo de sensor: Digital
  • Espaciamiento entre sensores: 305 mm
  • Temperatura de operación de los sensores: hasta 105°C
  • Es suministrado en rollos de longitud mínima de 6 m (20 ft), con incrementos de 1.5 m (5 ft).

Otros

  • Estuche ligero
  • Garantía total por un año
  • Funciona en unidades inglesas o métricas
  • Incluye manual técnico
