QP National Security Shield Project

Categoría: Oil & Gas
Cliente: NPCC
Proyecto: QP National Security Shield Project
Nave: HLS 2000 Heavy Lift Vessel
Ubicación: Qatar
Fecha: Junio-Septiembre 2014

Alcance del projecto

G-Octopus ha realizado el monitoreo de todos los pilotes pilotes durante la instalación de 7 plataformas jackets, cada una con 4 pilotes de cimentación.

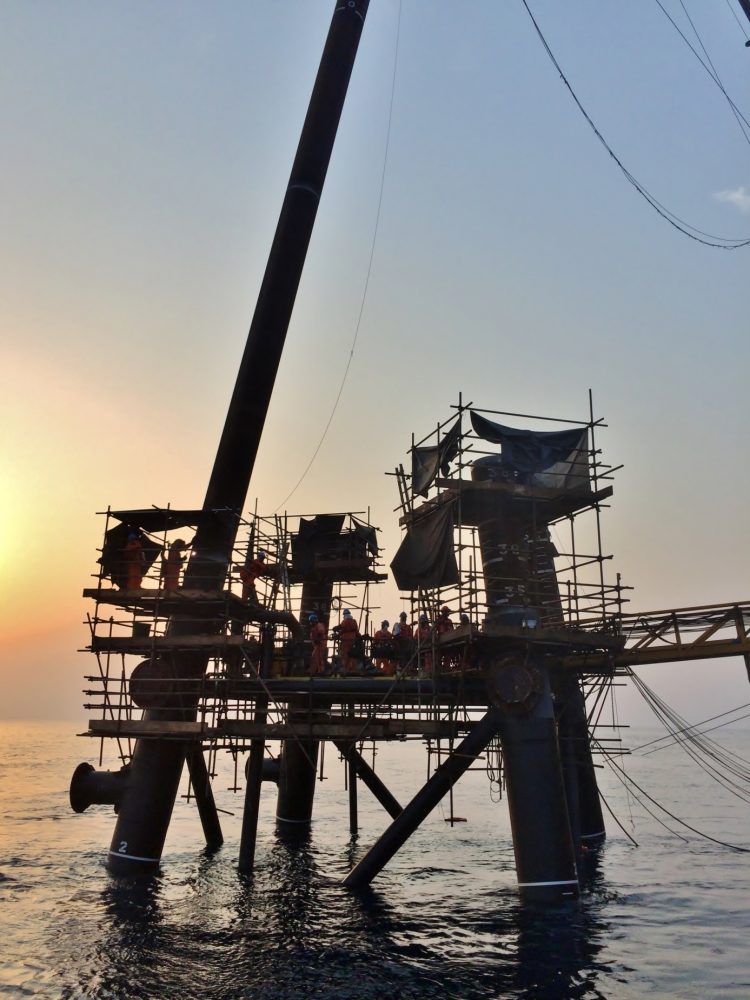

La instalación fue realizada desde la nave HLS 2000 HEavy Lift Vessel (NPCC) desde Junio hasta Septiembre del 2014, en el área offshore de Qatar.

Los pilotes fueron hincados a través de estratos de roca cementada, por lo que se tuvo que evaluar un criterio para la determinación de daños o imposibilidad de penetración del pilote y acciones de remediación. Los servicios prestados incluían el monitoreo a tiempo real y la interpretación de datos de daño en la base del pilote y de la capacidad axial, así como la evaluación del factor de set-up y la capacidad axial a largo plazo basado en pruebas de restrike.

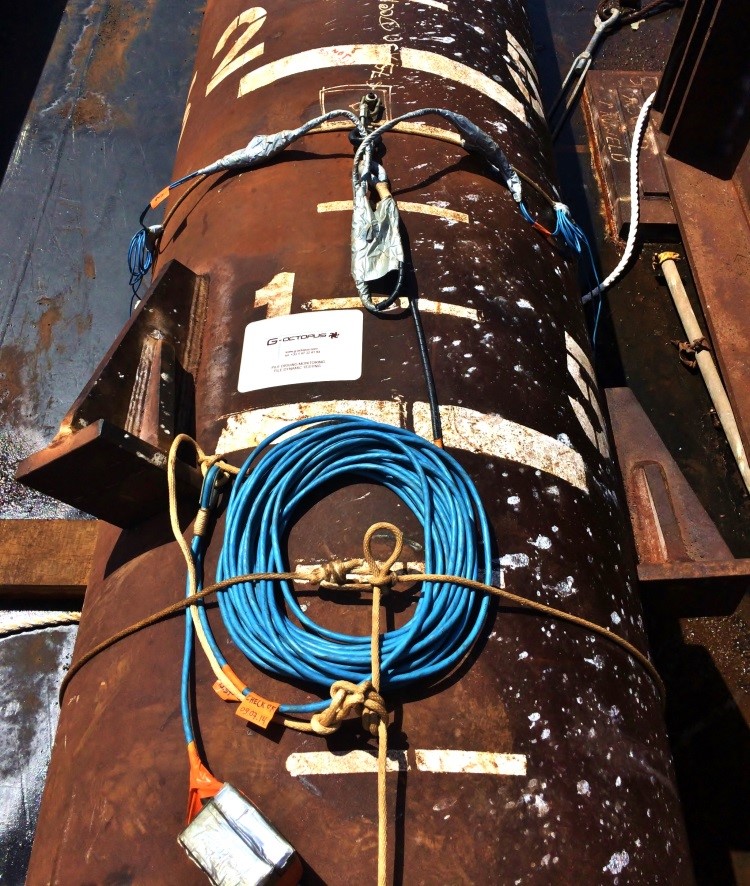

Todas las secciones de los pilotes fueron preparadas e instrumentadas para el monitoreo offshore, a bordo de las naves de carga. Los pilotes fueron sinstalados de forma segura hasta la profundidad de diseño. Las capacidades axiales de diseño fueron demostradas para la acreditación de todos los pilotes de cimentación.

Lista de documentos suministrados durante el projecto:

  • Especificaciones técnicas de los criterios de daños e imposibilidad de penetración de los pilotes
  • Especificaciones para la determinación de la capacidad axial a largo plazo
  • Descripción de los métodos de instrumentaciín de pilotes y operaciones offshore
  • Procedimientos de operación
  • Datos obtenidos y reporte de campo
  • Reporte final, interpretación de datos y resultados del análisis de coincidencia de señales

Servicios prestados:

  • Monitoreo durante el hincado y pruebas de carga dinámicas para cada sección de los pilotes de cimentación de las 7 plataformas jackets.
  • Sugerencias y criterios para un hincado seguro a bordo, para prevenir daños en la base de los pilotes en terrenos duros y para remediación de rechazo temprano en la instalación
  • Análisis de los datos del monitoreo de hincado, estimación de la capacidad portante última

Características de los pilotes

Pilotes metálicos de sección anular
Longitud: de 87 hasta153 m
Espesor: de 32 hasta 50 mm
Diámetro: de 1.067 hasta 1.219 m

Instrumentación

Fabricante: PDI
Tipo: PDA-PAX
Tipo de sensores: Estándar

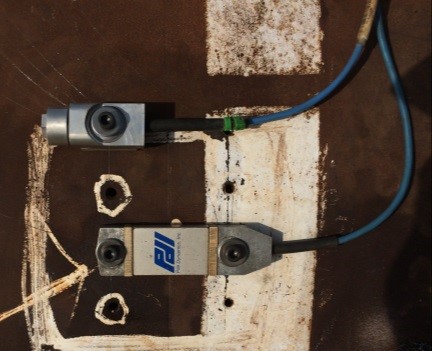

Número de sensores: 2 transductores de deformación, 2 acelerómetros PR
