Butendiek Windfarm

Categoría: Renovables
Cliente: Geosea / OWP Butendiek GmbH & Co. KG
Embarcación: RAMBIZ Heavy Lift Vessel (SCALDIS)
Lugar: Alemania
Fecha: Abril 2014

Alcance del proyecto

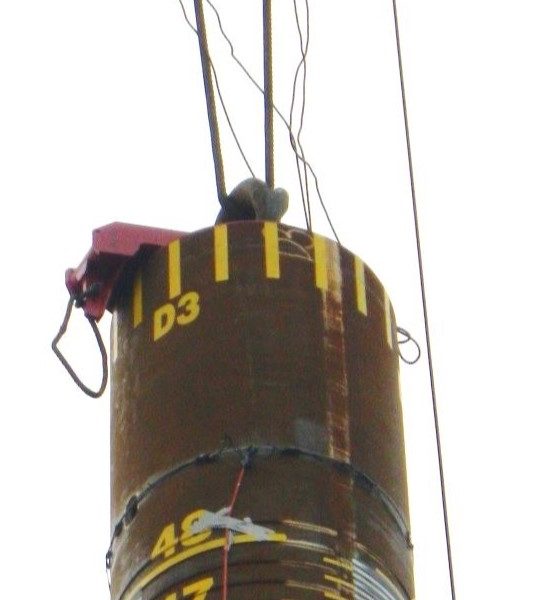

G-Octopus ha realizado el moniterio durante el hincado de tres de los cuatro pilotes de cimentación de la estación de transformación del campo eólico Butendiek.

La instalación fué realizada con la embarcación RAMBIZ Heavy Lift Vessel (SCALDIS) in Abril 2014.

La preparación de los pilotes y la instalación de sensores se realizaron en el lugar de fabricación de los pilotes, en Bélgica.

El análisis e interpretación de los datos se efectuaron al final de la instalación por medio de los software GRL WEAP y OPILE, y también con la técnica de “signal matching” utilizando el software CAPWAP.



Servicios incluidos:

  • Monitoreo durante el hincado y pruebas de carga dinámicas sumergidas para los pilotes de la estación de transformación EOS;
  • Análisis de los datos de hincado y estimación de la capacidad portante de los pilotes



Características del pilote

Largo: 61.2 m
Espesor: 55 to 65 mm
Diámetro: 2.438 m

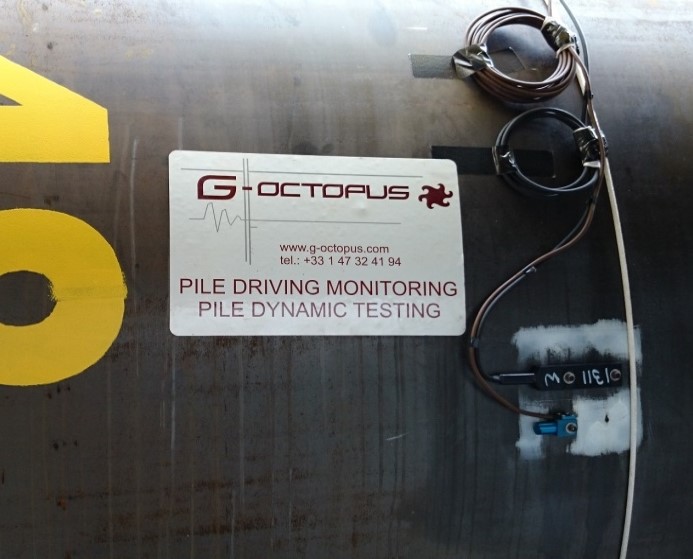

Instrumentación utilizada

Marca: PDI
Tipo: PDA-PAX
Tipo de sensores: Underwater
Número de sensores: 2 transductores de deformación, 2 acelerómetros.
